Prusa i3 Mk3s+
Avant de faire votre première impression, lisez l'introduction à l'impression 3D
1 - Présentation
| Prusa i3 Mk3s+ | |
|---|---|
| Volume d'impression | 25×21×21cm (9.84"×8.3"×8.3") |
| Buses disponibles | 0.4mm |
| Hauteur des couches | 0.05 - 0.30mm |
| Diamètre du filament | 1.75mm |
| Matériaux supportés | PLA, PETG, ASA, ABS, PC, CPE, PVA/BVOH, PVB, HIPS, PP, Flex, nGen, Nylon, Carbon filled, Woodfill et autres. |
| Surface d'impression | Feuille d'acier magnétique amovible |
| Impression multi-filament | Possible en modifiant le gcode, ou en ajoutant le modulemmU2S (Disponible à la Bibliothèque mathématiques et informatique) |
| Logiciel de découpe (slicer) | PrusaSlicer |

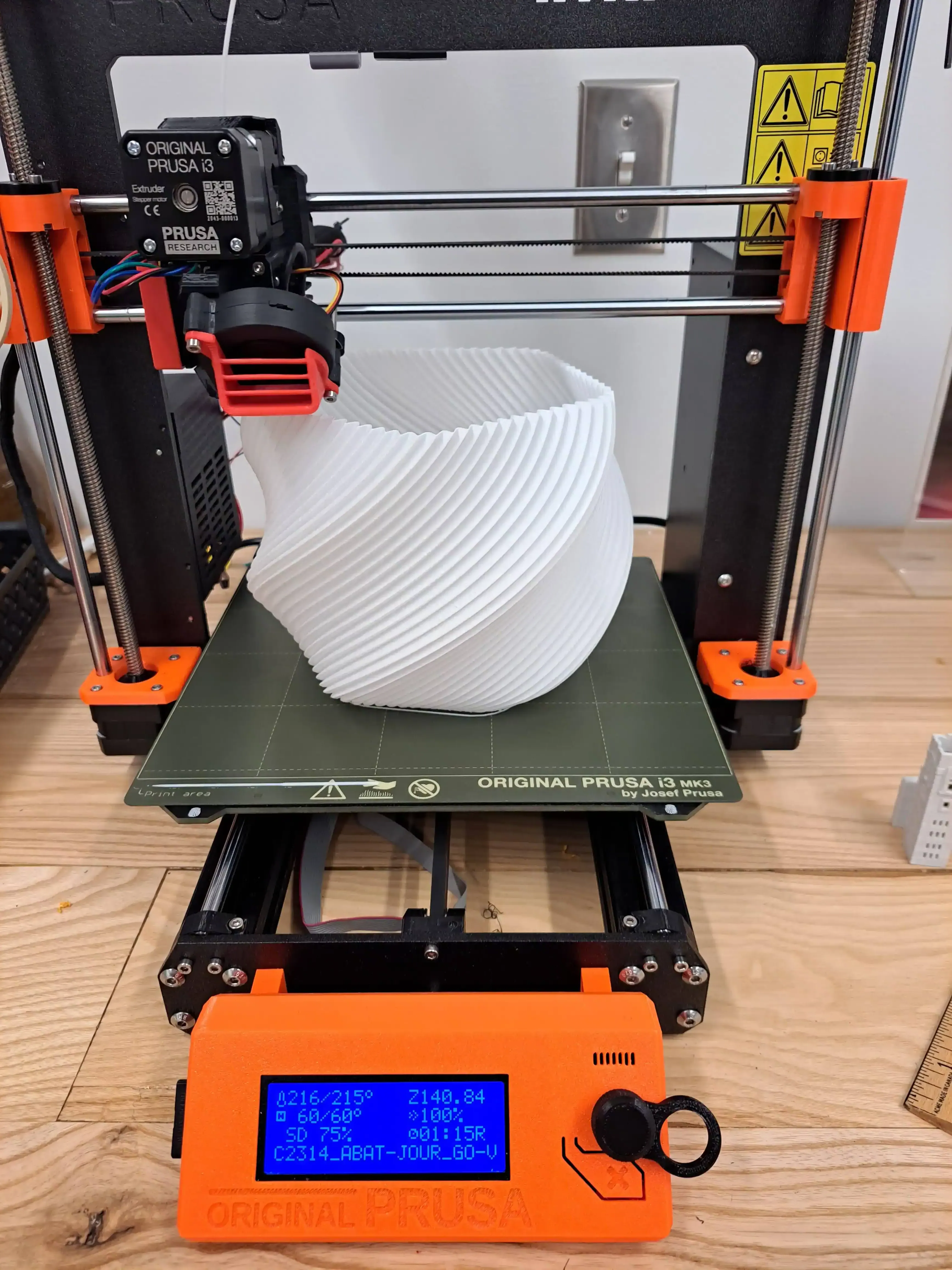

Chaque imprimante a été montée par l'équipe des bibliothèques et pour quelques-unes, nous avons eu l'aide de la communauté étudiante. Toutes les parties en plastique des machines ont été fabriquées par des imprimantes 3D, de sorte que ces pièces peuvent facilement être remplacées. Ce principe est appelé RepRap.
Le bloc d’extrusion est monté sur deux axes (X et Z), et le plateau est monté sur l’axe Y. Le plateau d’impression est une feuille magnétique amovible qui se nettoie à l'alcool isopropylique.
Le feeder se trouve directement sur le dessus du bloc d’extrusion.
Ressources en ligne Original Prusa i3 MK3S+ | Original Prusa 3D printers directly from Josef Prusa
2 - Changement de filament
Diamètre des filaments de la Prusa i3 MK3S+ : 1.75mm
Retrait d’une bobine

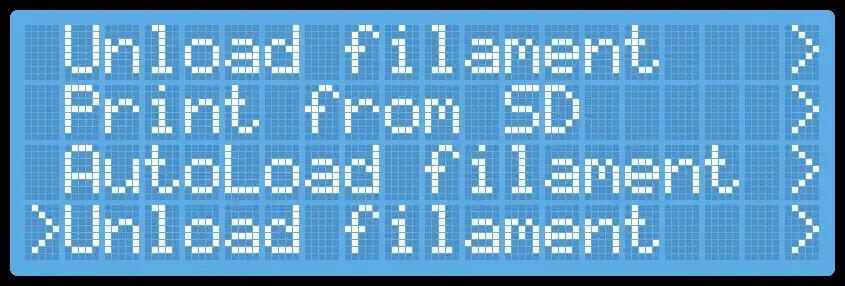

- Dans le menu de la Prusa, sélectionner Unload filament.

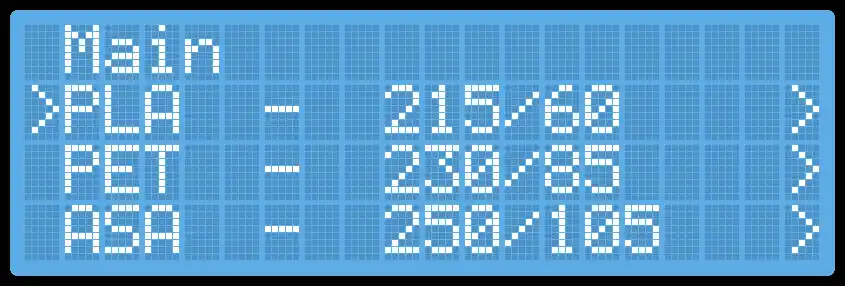

- Sélectionner PLA 215/60. La buse va chauffer afin que le filament se retire facilement.
- Au signal sonore, appuyer sur le bouton du menu, puis tirer délicatement le filament vers le haut.
- Couper le bout du filament avec une pince coupante en angle, mettre le bout dans un des trous de la bobine et ranger la bobine dans un sac hermétique.
- Suivre les consignes pour l’entreposage des filaments.
Installer une nouvelle bobine
- Couper le bout du filament de la nouvelle bobine en angle avec une pince.
- Installer la nouvelle bobine sur le support tout en veillant à ce que le bout passe d’en haut.

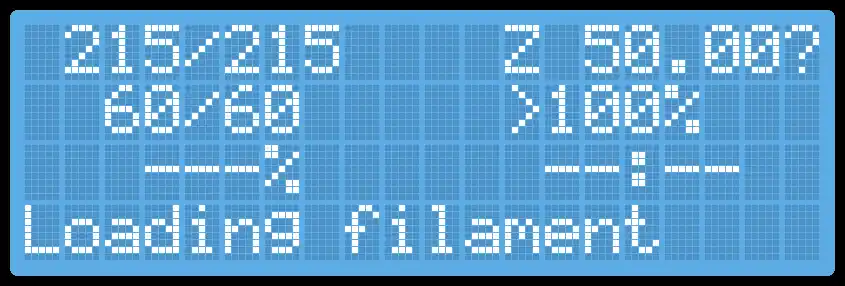

- La fonction Autoload filament est activée par défaut, l’imprimante détectera automatiquement s’il y a présence d’un filament. Mettre le filament dans le trou sans forcer, le filament va tirer doucement vers le bas. L’écran indiquera Loading filament (chargement du filament).

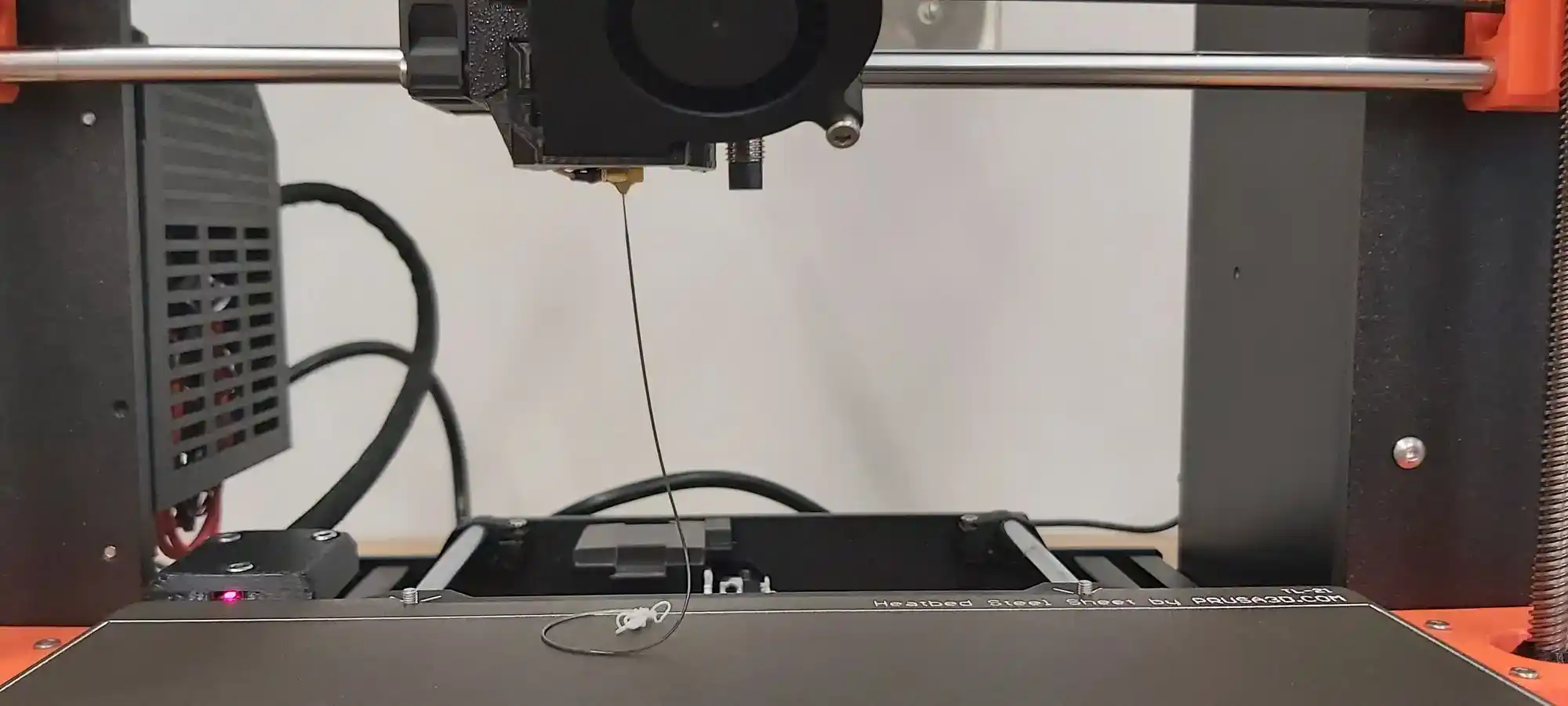

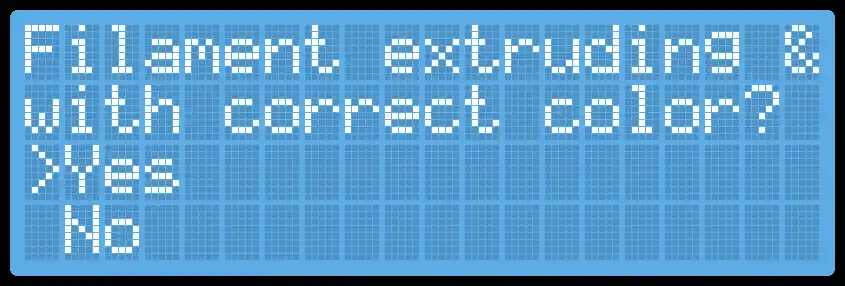

- Au bout de quelques secondes, la couleur précédente va sortir de l’extrudeur, suivie de la nouvelle couleur. L’imprimante vous demandera si le filament est extrudé et avec la bonne couleur (Filament extruding & with correct color?). Confirmer en sélectionnant Yes. Sinon, sélectionnez No, et l’imprimante continuera à extruder jusqu’à l’apparition du filament.
En aucun cas, vous ne devriez forcer, au risque d’endommager l’imprimante. Dans le doute, demandez de l’aide.
Ressources en ligne Prusa Printer: Changing Filament
3 - Configuration PrusaSlicer
💡 Le logiciel est installé dans les postes informatiques des ateliers de fabrication avec la bonne configuration. Vous pouvez utiliser ces postes pour préparer votre fichier. Si vous préférez le faire avec votre ordinateur personnel, suivez les instructions ci-dessous.
Logiciel de découpe PrusaSlicer
Lien vers le téléchargement : https://www.prusa3d.com/page/prusaslicer_424
Version utilisée dans ce tutoriel : 2.8
Compatible avec : Windows, MacOS et Linux.
Assistant configuration
- Installer le logiciel PrusaSlicer sur votre machine.
- Au démarrage du logiciel, un assistant de configuration s’affichera Cliquer sur suivant.

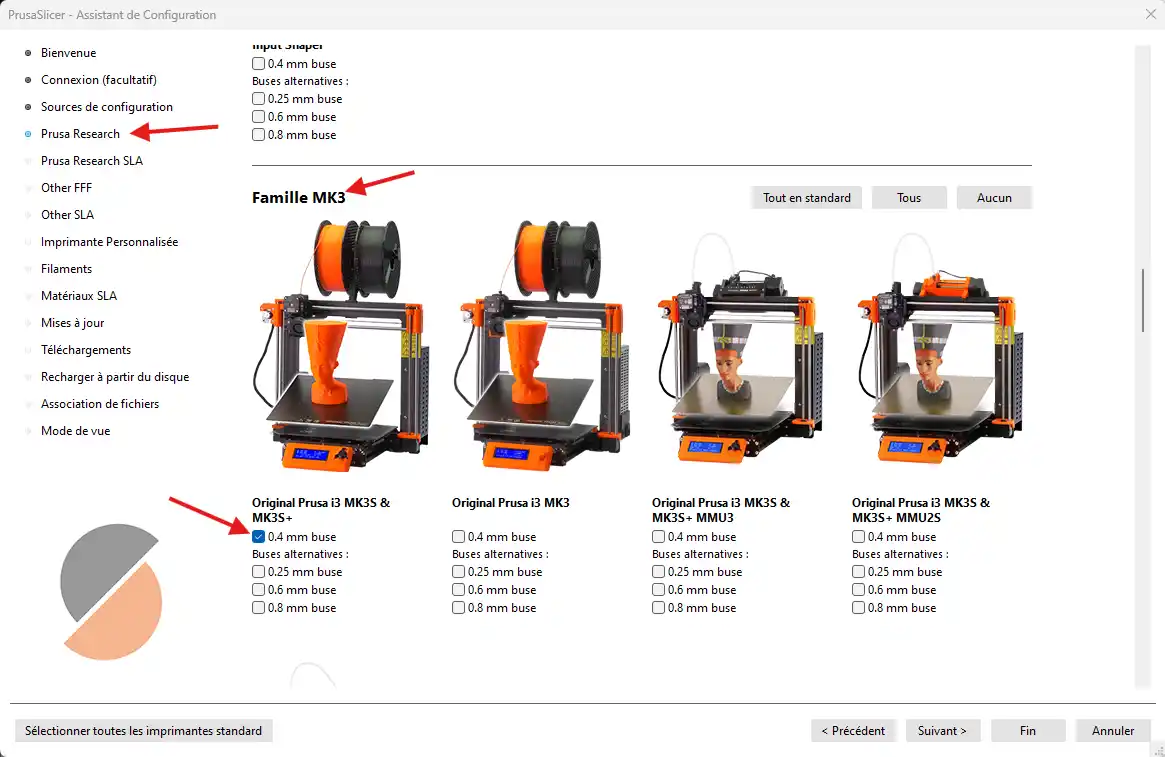

- À l’étape Prusa Research, cocher uniquement la case 0.4mm buse au dessous de Original Prusa i3 MK3s & MK3s+, sous Famille MK3.
- Cliquer sur Fin.
4 - Première impression

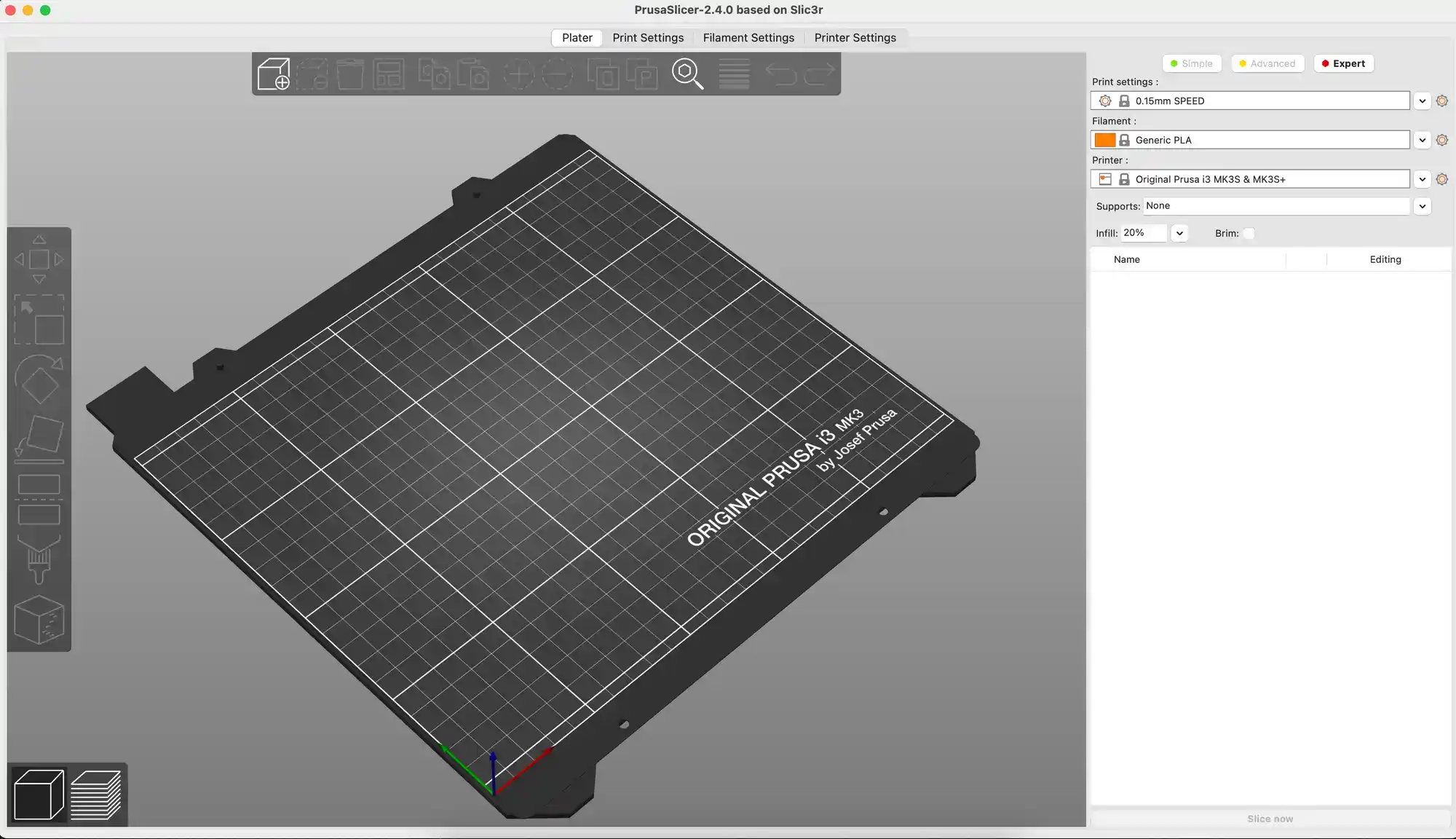

À l’ouverture du logiciel de découpe PrusaSlicer, il faut s’assurer qu’on a la bonne configuration. Il doit y avoir une inscription sur le plateau mentionnant le modèle de l’appareil (ORIGINAL PRUSA i3 MK3). Si ce n’est pas le cas, changer le modèle de l’imprimante dans Imprimante (ou Printer*)* à droite de l’écran (au-dessous de Filament)
Ajouter un modèle 3D

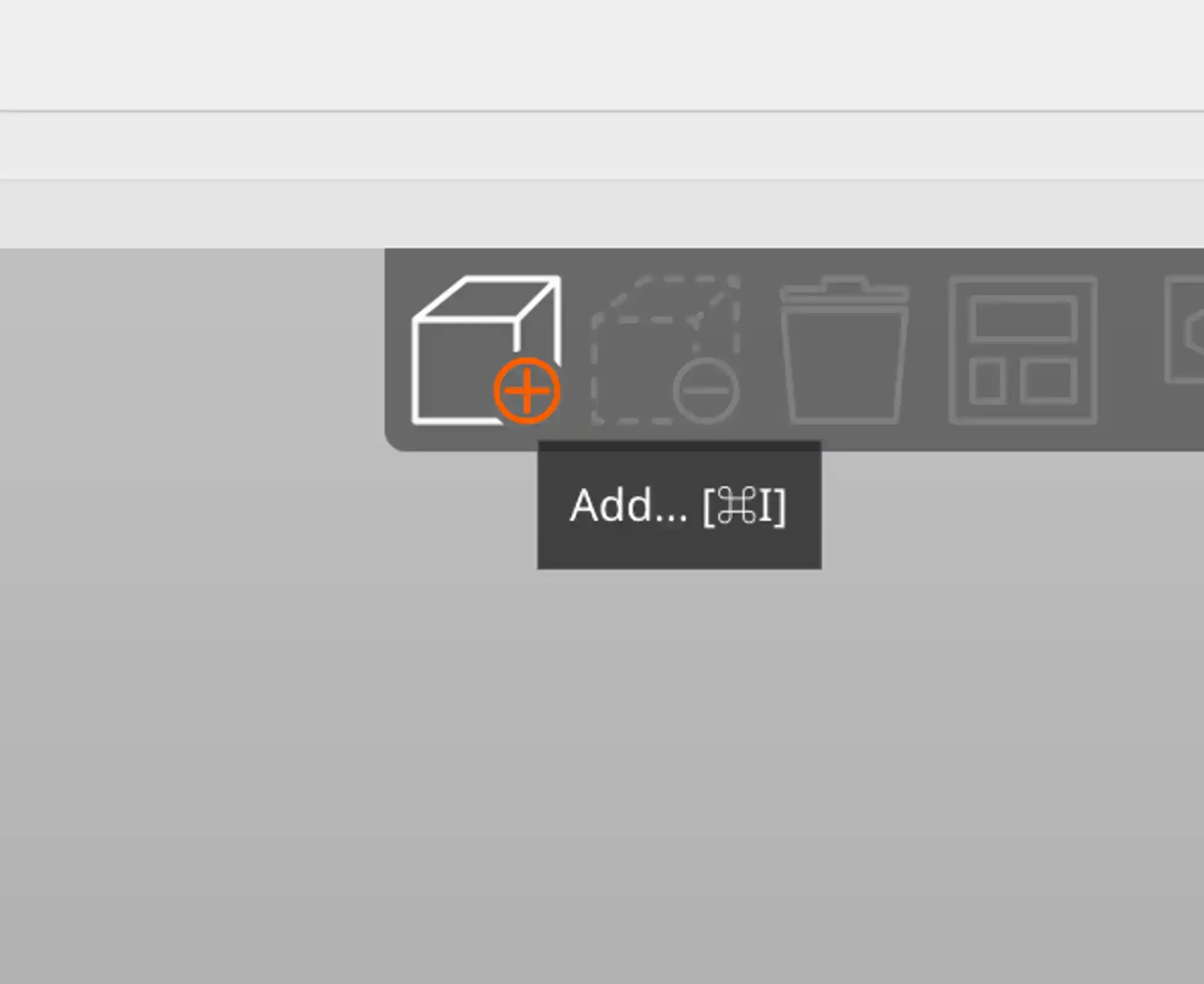

Pour ajouter un modèle .STL, cliquer sur le bouton Add (cube avec le bouton + en haut), ou aller dans File > Import > Import STL/OBJ/AMF/3MF*...* ou encore avec le raccourci clavier ++ctrl+i++ (ou ++"cmd"+i++ pour macOS).
Navigation
Utilisez la souris ainsi que la molette pour tourner autour de l’objet et zoomer.
- Clic gauche = rotation du plateau
- Clic droit = translation de la caméra
![video]
Échelle et taille
Redimensionnez la pièce en utilisant la fonction Redimensionner (menu de droite). Vous pouvez aussi changer les valeurs de l’échelle et de la taille à droite de l’écran.

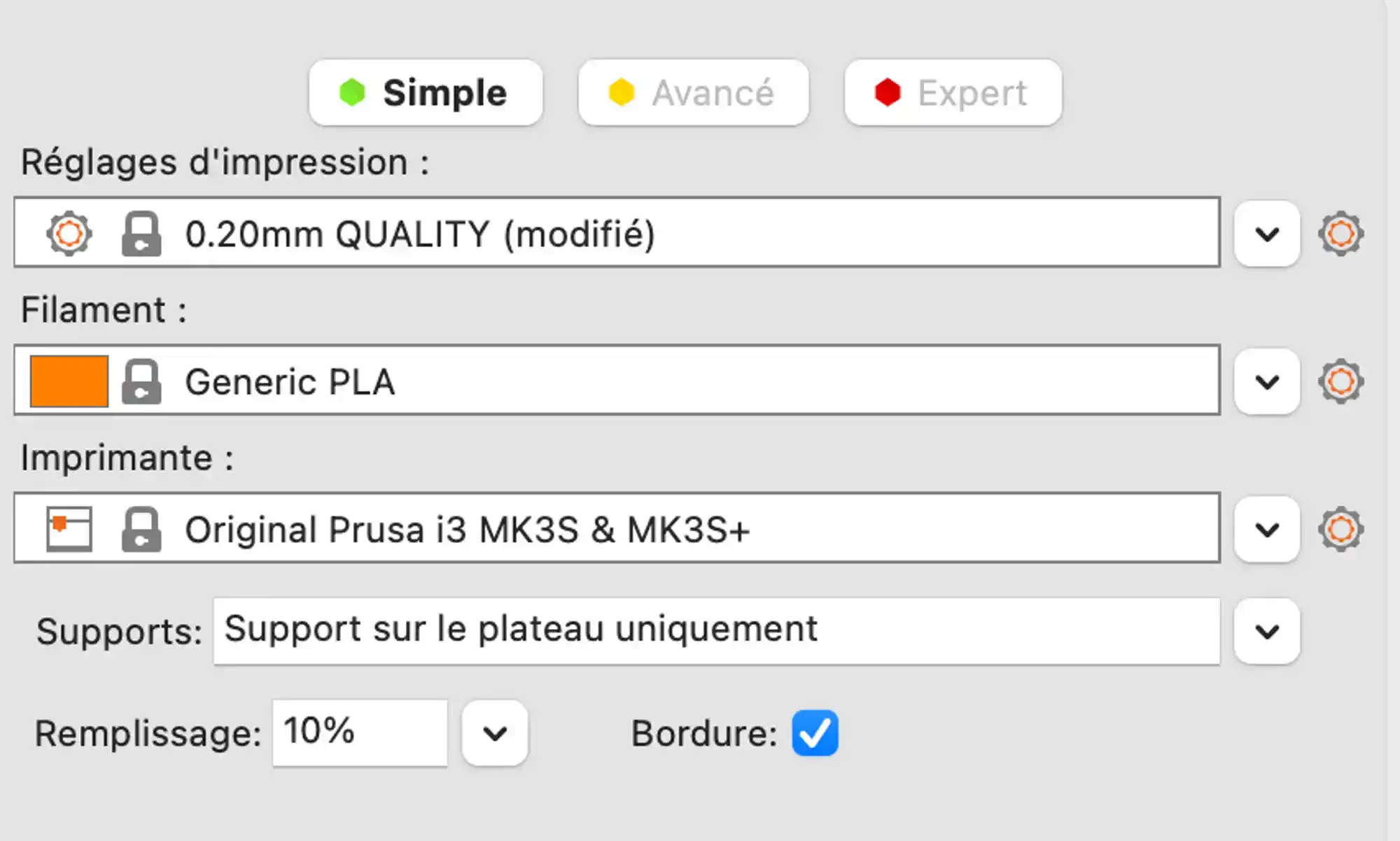

Réglages
- Réglages d’impression : Sélectionner la hauteur de la couche. 0,10mm pour une impression de précision, 0,20mm pour une impression normale et 0,30mm pour des tests ou des pièces dont la qualité peut être moindre.
- Filament : Sélectionner Generic PLA. Cette configuration contient les valeurs de température de l’extrudeur et du plateau (par défaut : 215°C pour l’extrudeur, 60°C pour le plateau).
- Imprimante : Vérifier que le bon modèle est sélectionné.
- Supports : Si une partie de votre modèle commence dans les airs et n'est supportée par aucun élément en dessous, ajouter une structure de support pour réussir une impression. Plusieurs options s’offrent à vous. Si votre modèle n’a pas besoin de support, sélectionner Aucun. Si un support est nécessaire, sélectionner Support sur le plateau uniquement, qui va créer des supports qui ont leur base sur le plateau.
- Remplissage : Indiquer le pourcentage de remplissage. Il n’est pas nécessaire de faire un remplissage au-delà de 30 %.
- Bordure : en l’activant, on augmente la surface d’adhésion de la première couche afin d’augmenter l’adhérence au plateau.
Découpage
Cliquer sur Découper maintenant (en anglais : Slice now, CTRL-R sur Windows et Linux, CMD-R sur macOS).

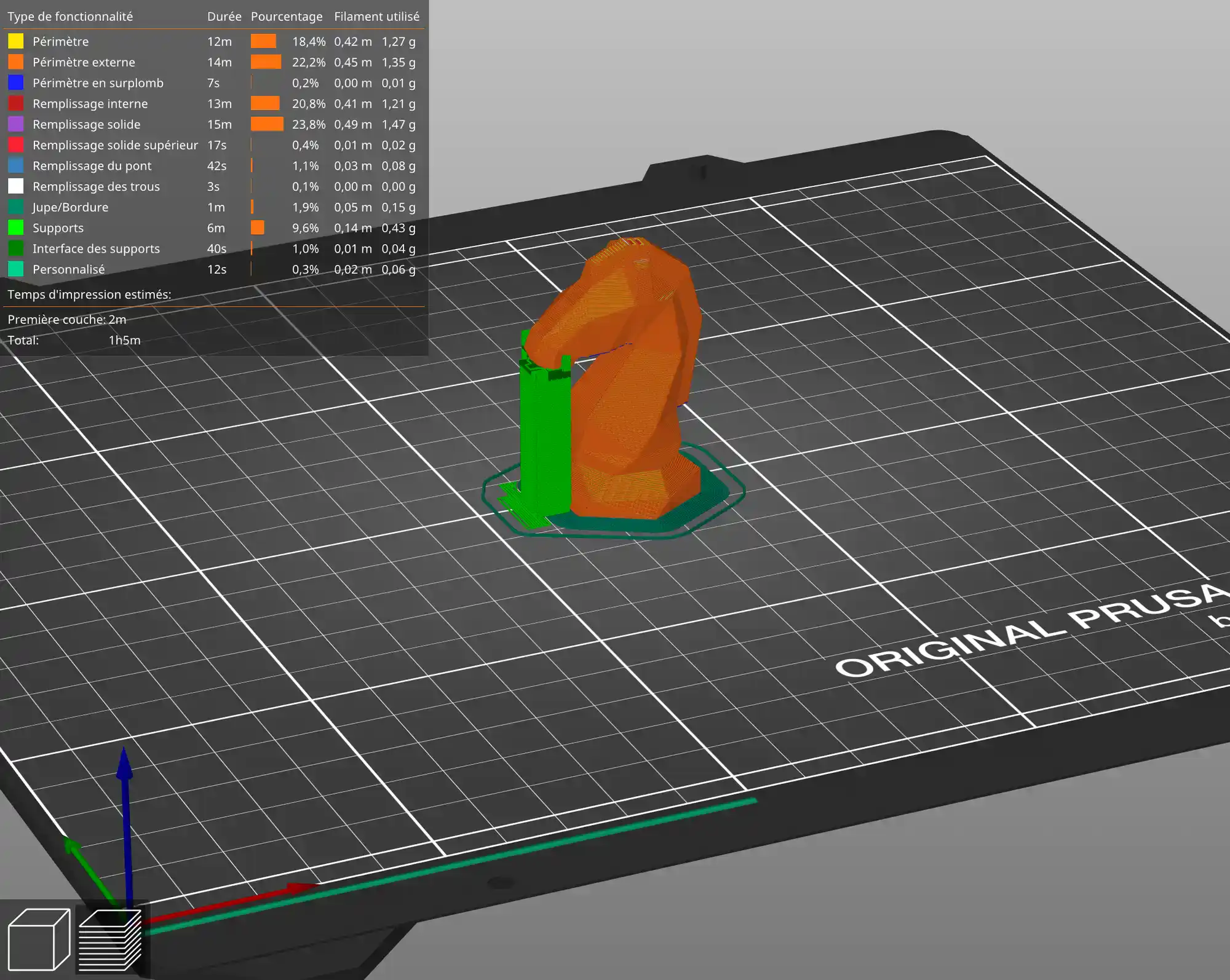

Le logiciel passe en mode aperçu. Vous pouvez basculer entre ce mode et celui de Vue d’éditeur 3D en appuyant sur la touche Tab.
Vous pouvez visualiser couche par couche votre impression ainsi que le déplacement de la tête d’impression.
Si jamais vous changez un réglage, la pièce disparaît de l’écran. Vous devez soit revenir à la vue d’édition 3D ou découper la pièce à nouveau.
Si l'aperçu convient, appuyez sur Exporter le G-code en bas à droite et déplacez le fichier dans la carte SD. Si la carte SD est déjà insérée dans votre ordinateur, appuyez sur le bouton à côté représentant une clé USB et une carte SD.
Préparation de l’imprimante
Avant de lancer l’impression ou de changer le filament, vous devez nettoyer le plateau. Pour la Prusa, il faut imbiber une lingette de nettoyant à vitres et nettoyer le plateau avec, en évitant de le faire bouger.
Lancement de l’impression
- Introduire la carte SD derrière l’écran LCD de l’imprimante.
- L’imprimante chargera les fichiers. Naviguer vers le nom de votre fichier et appuyer sur le bouton.
- L’imprimante prendra quelques minutes pour se chauffer. Une calibration sur plusieurs points sera faite, et ensuite l’impression commencera.
- Il est important de surveiller les premières couches de l’impression afin de s’assurer que le modèle adhère au plateau.
5 - Paramètres avancés PrusaSlicer
Dans cette section, vous trouverez la marche à suivre pour paramétrer différents réglages d’impressions (hauteur de couche, remplissage, etc.) sur un objet dans le logiciel PrusaSlicer.
Première façon de procéder

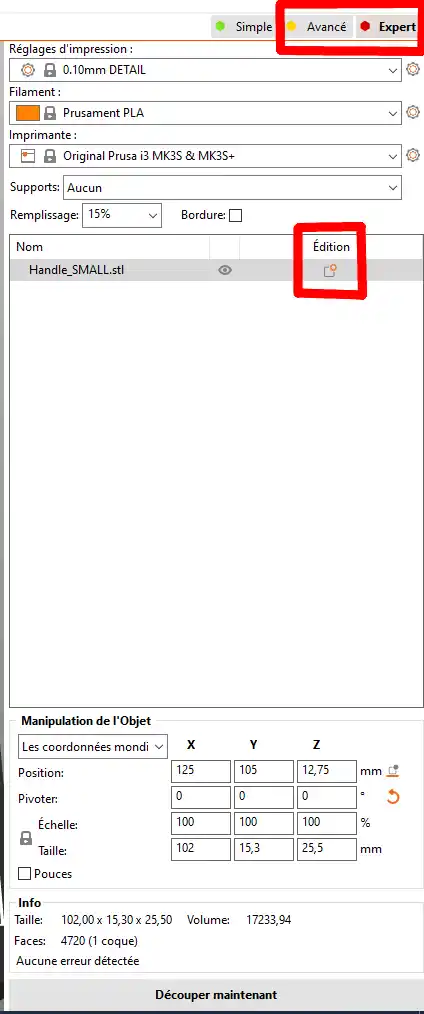

- Se mettre en vue Avancé ou Expert.
- Cliquer sur l’icône Édition de l’objet à paramétrer.
Parmi la liste des paramètres d’édition accessible.

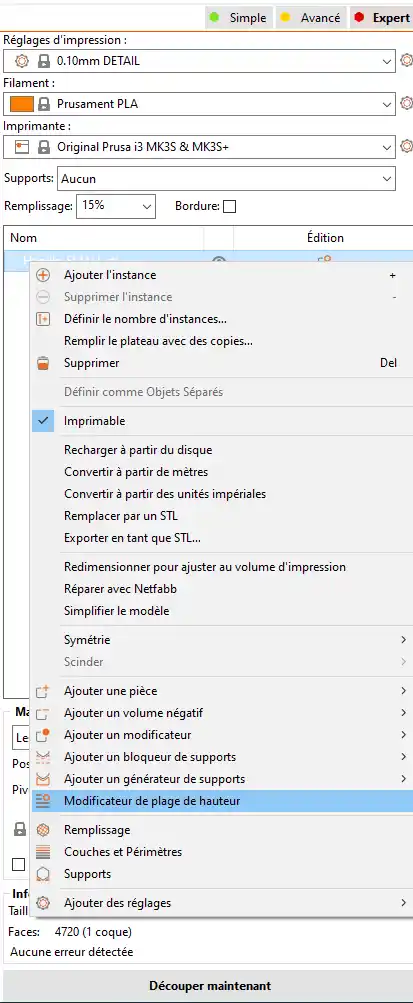

- Cliquer sur Modificateur de plage de hauteur.

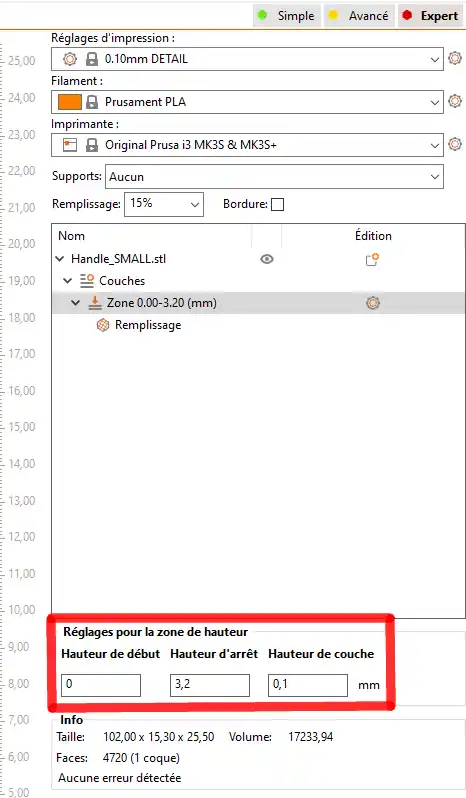

- Choisir la hauteur (enmm) entre lesquelles les modifications doivent s’appliquer.
Vous pouvez ici choisir une hauteur de couche qui s’appliquera uniquement dans la zone. Notez que le maximum est 0.25mm. Ceci permet d’avoir 2 hauteurs de couche différentes sur un même objet.

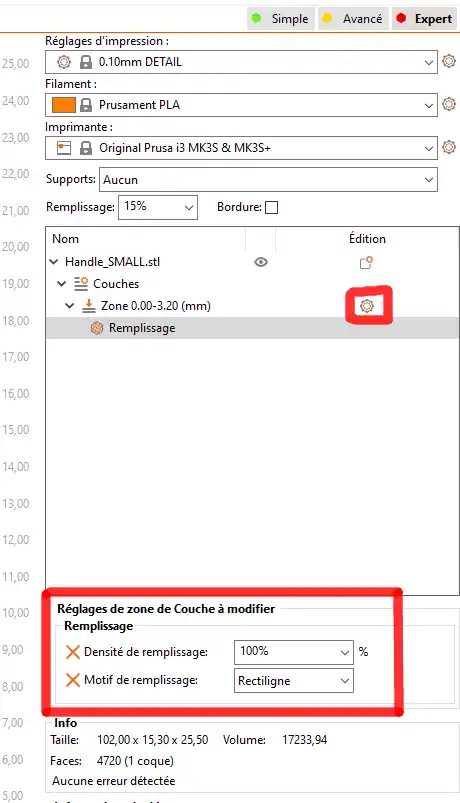

- Cliquer sur l’icône à côté de Zone, et choisir le type de réglage à modifier.

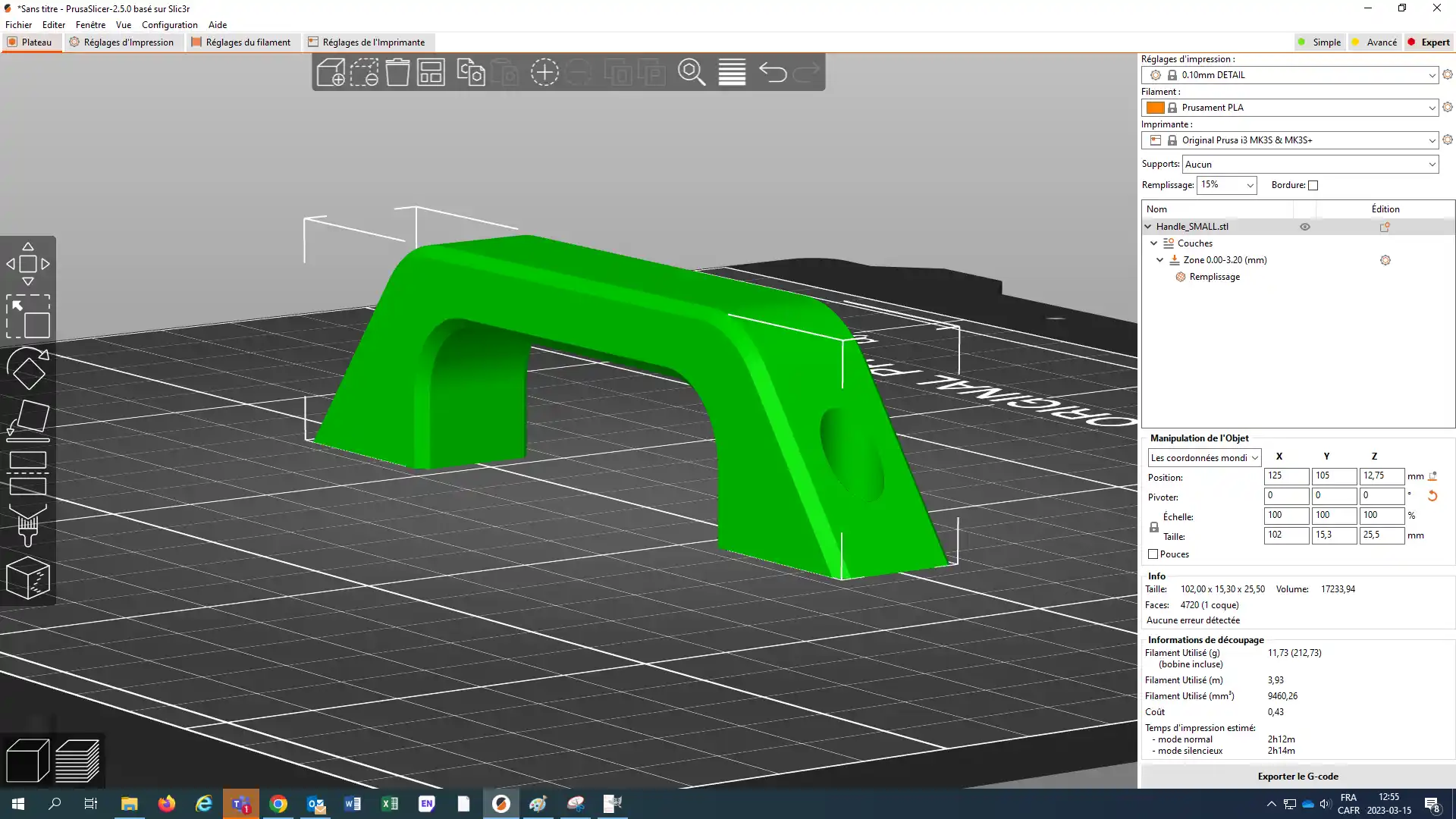

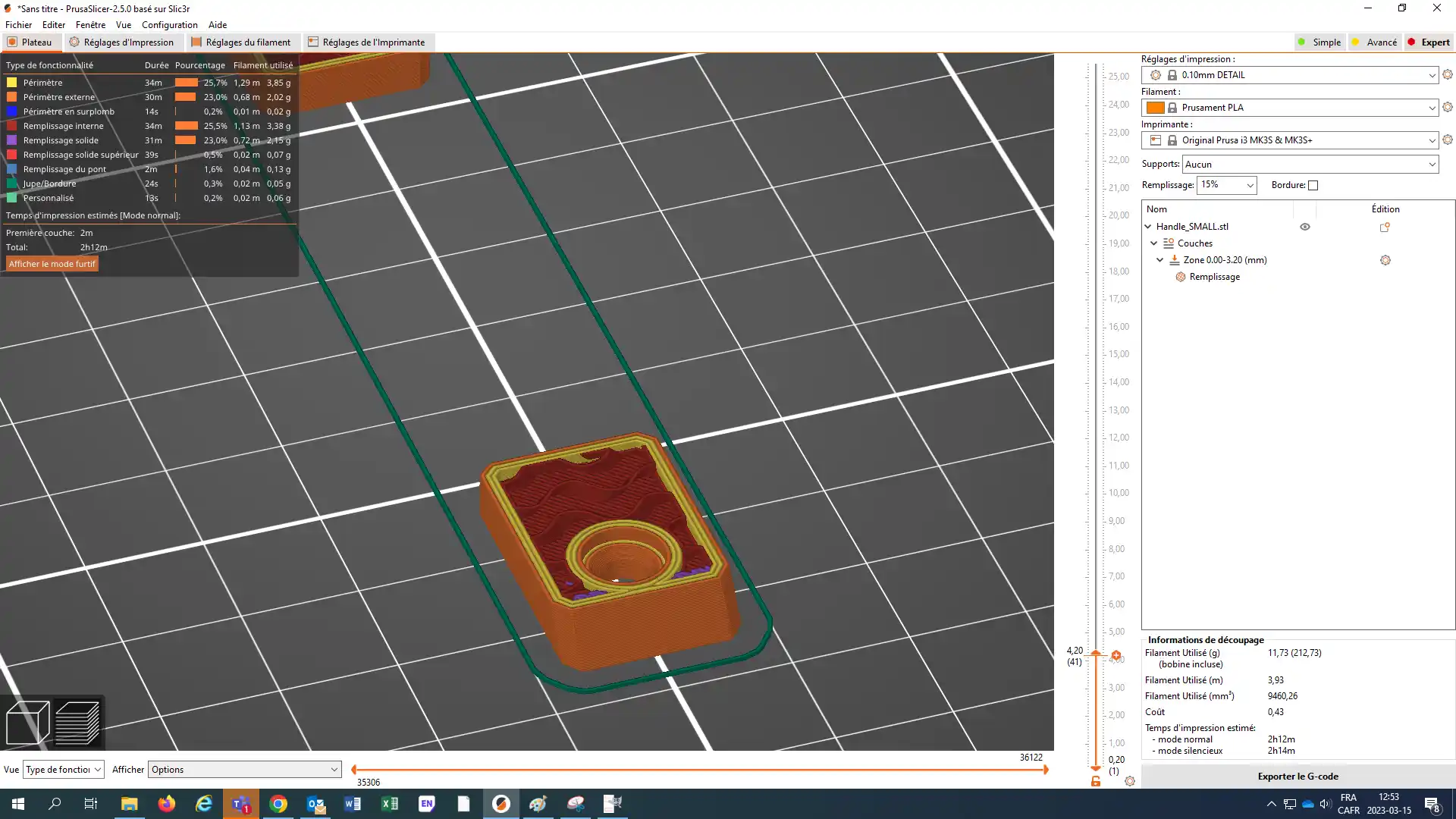

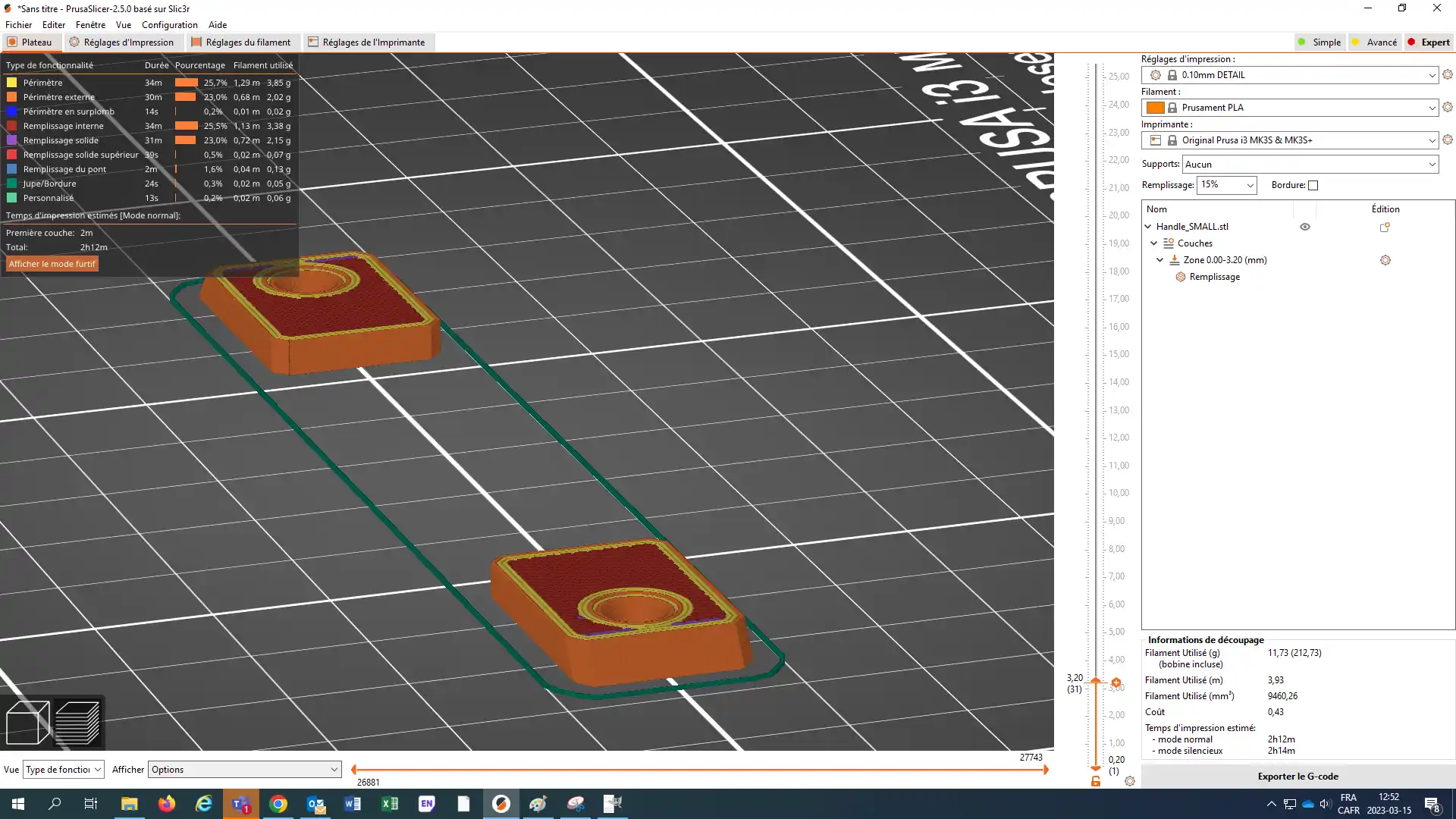

Exemple avec le remplissage (100% de 0 à 3,2mm, puis 15% pour le reste).
Le but du remplissage à 100% est de solidifier la partie de la poignée sur laquelle la vis va appuyer.
Deuxième façon de procéder
Parmi la liste des paramètres d’édition accessible :

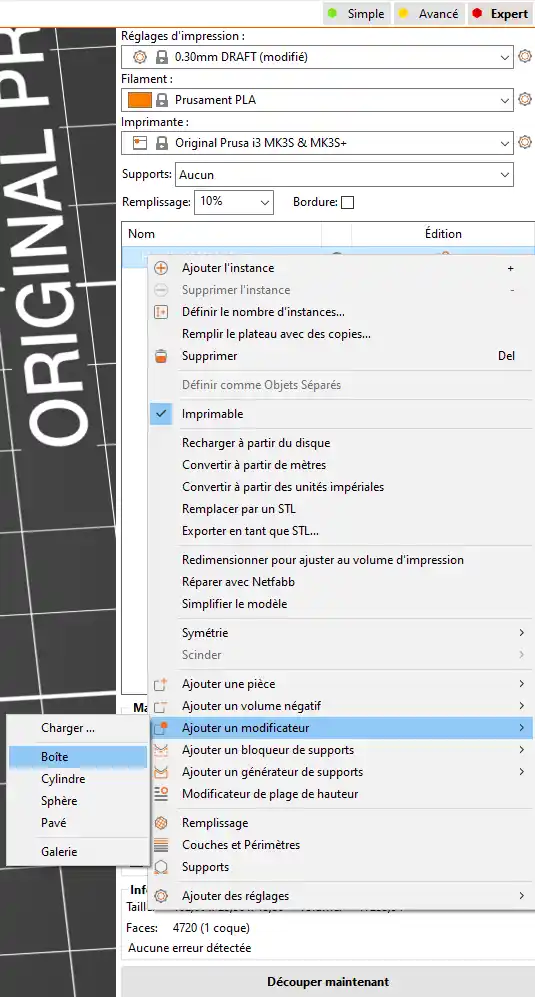

- Cliquer sur Ajouter un modificateur puis choisir la forme adaptée à votre situation.
- Ajuster la forme selon les modifications souhaitées.
- Cliquer sur l’icône à côté de Générique-Nom de forme, et choisir le type de réglage à modifier.

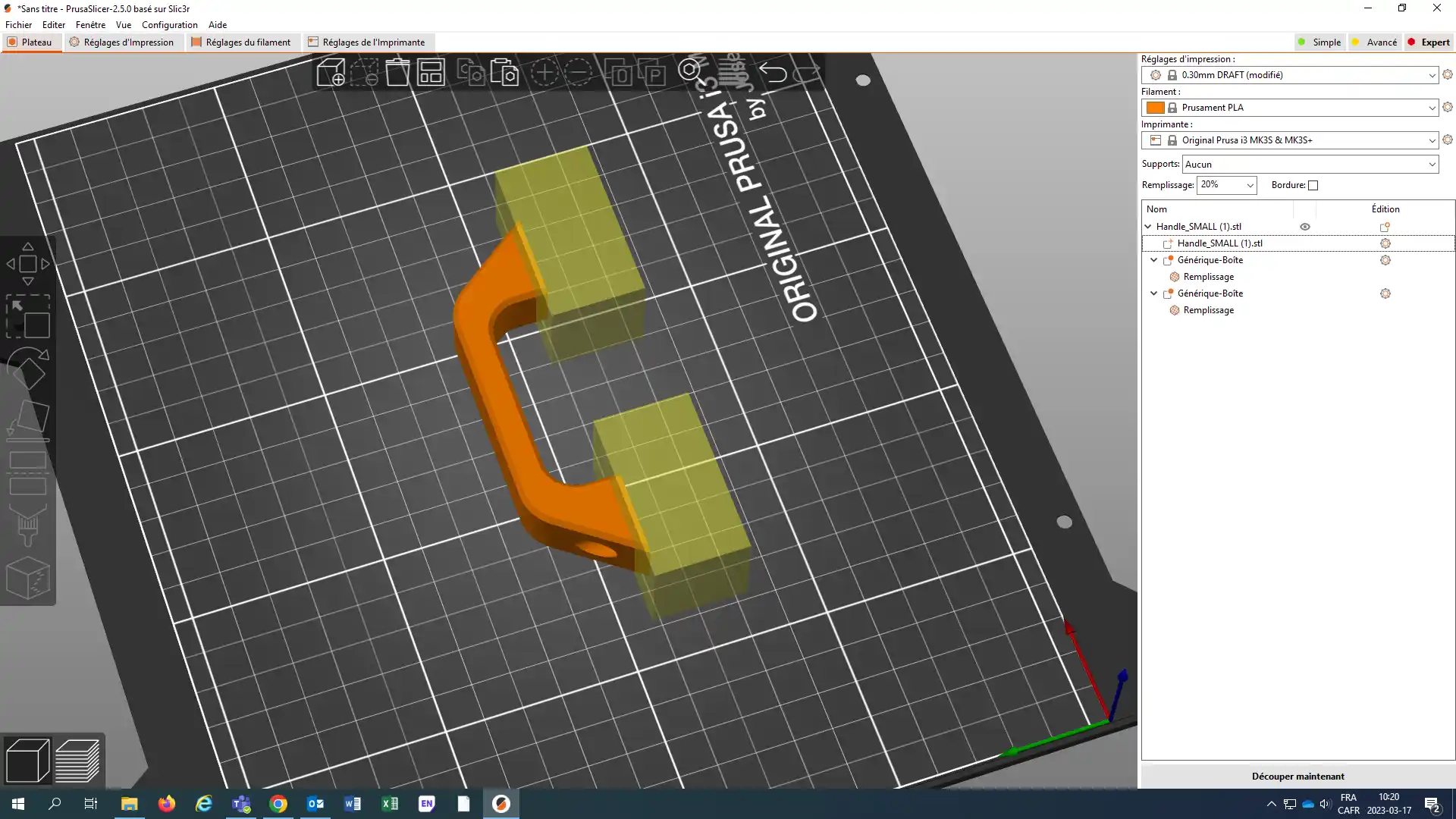

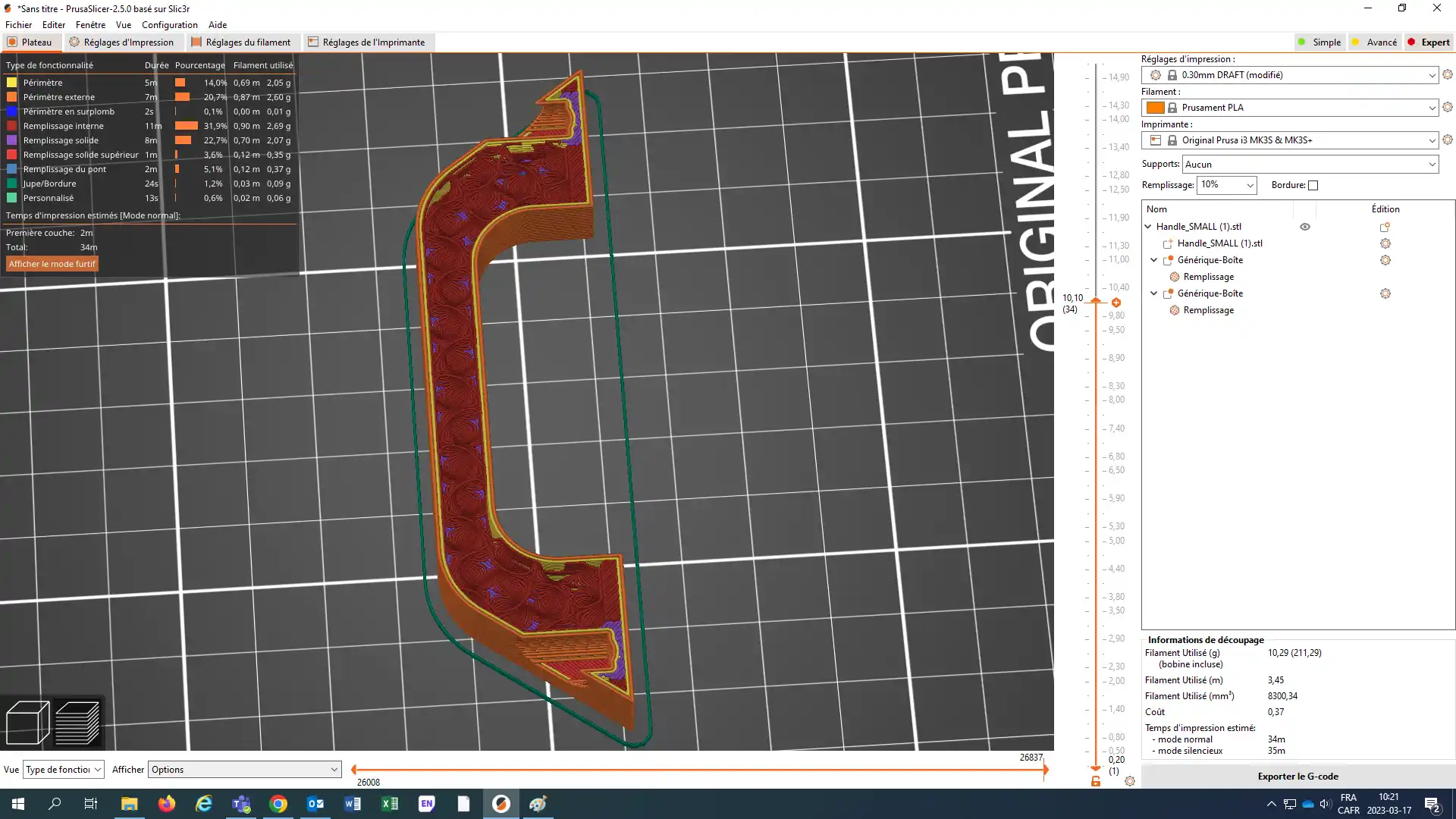

Exemple avec le remplissage à 100% dans les boîtes :
