Imprimante à résine Elegoo Saturn 3 Ultra 12K

L’impression à résine de la bibliothèque Thérèse-Gouin-Décarie utilise des résines photopolymères végétales à base de soja et la technologie de source de lumière COB + réfractive pour une précision maximale. La source de lumière COB (Chip on Board) est une technologie LED avancée où plusieurs puces forment un seul module compact et très lumineux. Elle offre une lumière uniforme, précise et intense.

L’avantage de l’impression à résine par rapport à l’impression avec des filaments réside dans sa grande précision. On peut imprimer des petites pièces avec beaucoup de détails mais l’impression demande plus de temps.

L'imprimante Elegoo Saturn 3 Ultra utilise des résines qui nécessitent une manipulation prudente. Un purificateur d'air est mis en place à côté en plus de la bonne ventilation assurée dans le laboratoire. Nous conseillons fortement les utilisateurs de porter masque, gants, lunettes et blouse de protection pour éviter tout contact cutané.

Personne portant une blouse de laboratoire blanche et des gants en nitrile bleus

attention

Nous préconisons fortement de demander une formation lors de la première utilisation de l'imprimante à résine afin de s'assurer que les procédures de mise en place (5-10 minutes) et de nettoyage (20-30 minutes) seront comprises et appliquées lors de vos prochaines manipulations.

Localisation​

Bibliothèque Thérèse-Gouin-Décarie, Atelier de fabrication, 2e étage.

Préparation de votre modèle avec CHITUBOX​

Télécharger la version basique du logiciel CHITUBOX La version basique de ce logiciel est gratuite, il n'est pas nécessaire de se créer un compte/s'identifier.

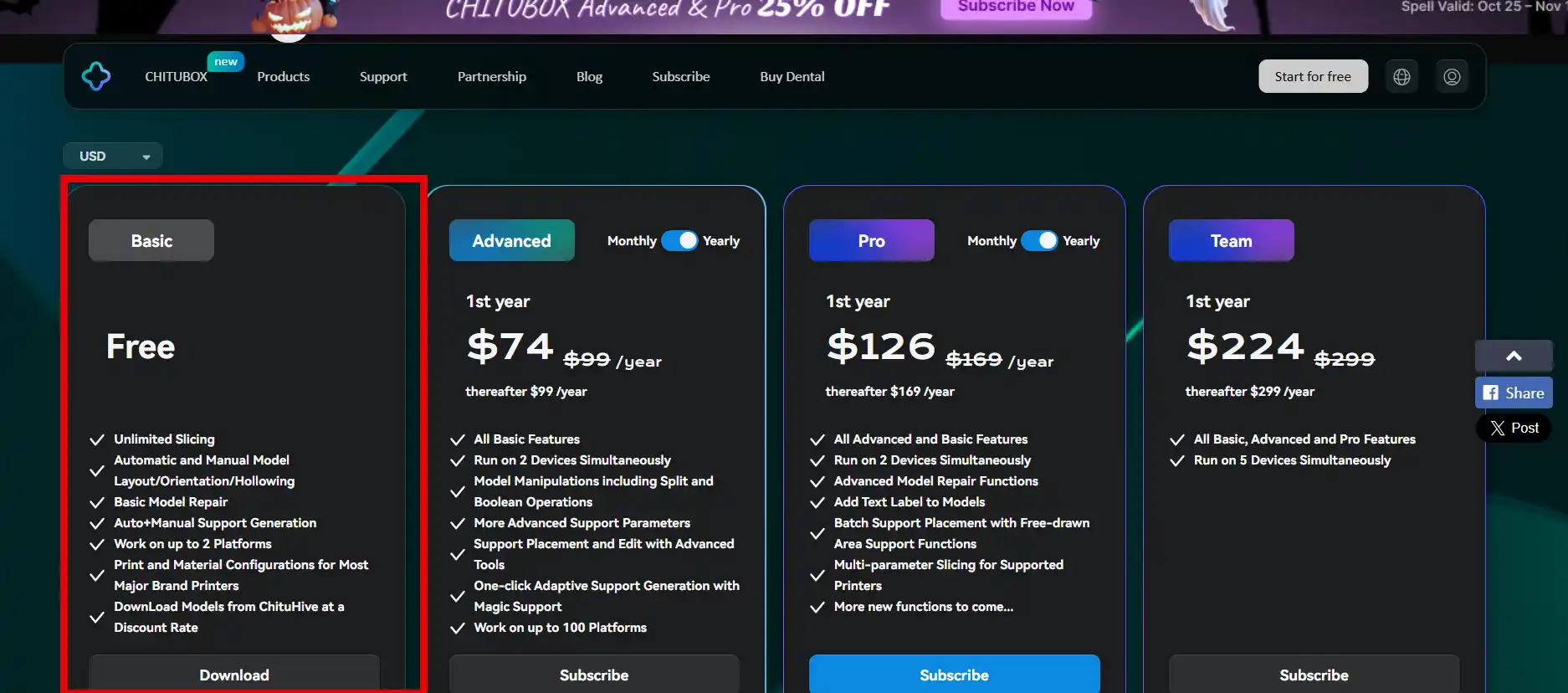

Page des forfaits CHITUBOX : forfait Basic gratuit encadré en rouge avec son bouton Download

Une fois le logiciel ouvert cliquer sur New project dans le coin supérieur gauche de l'écran

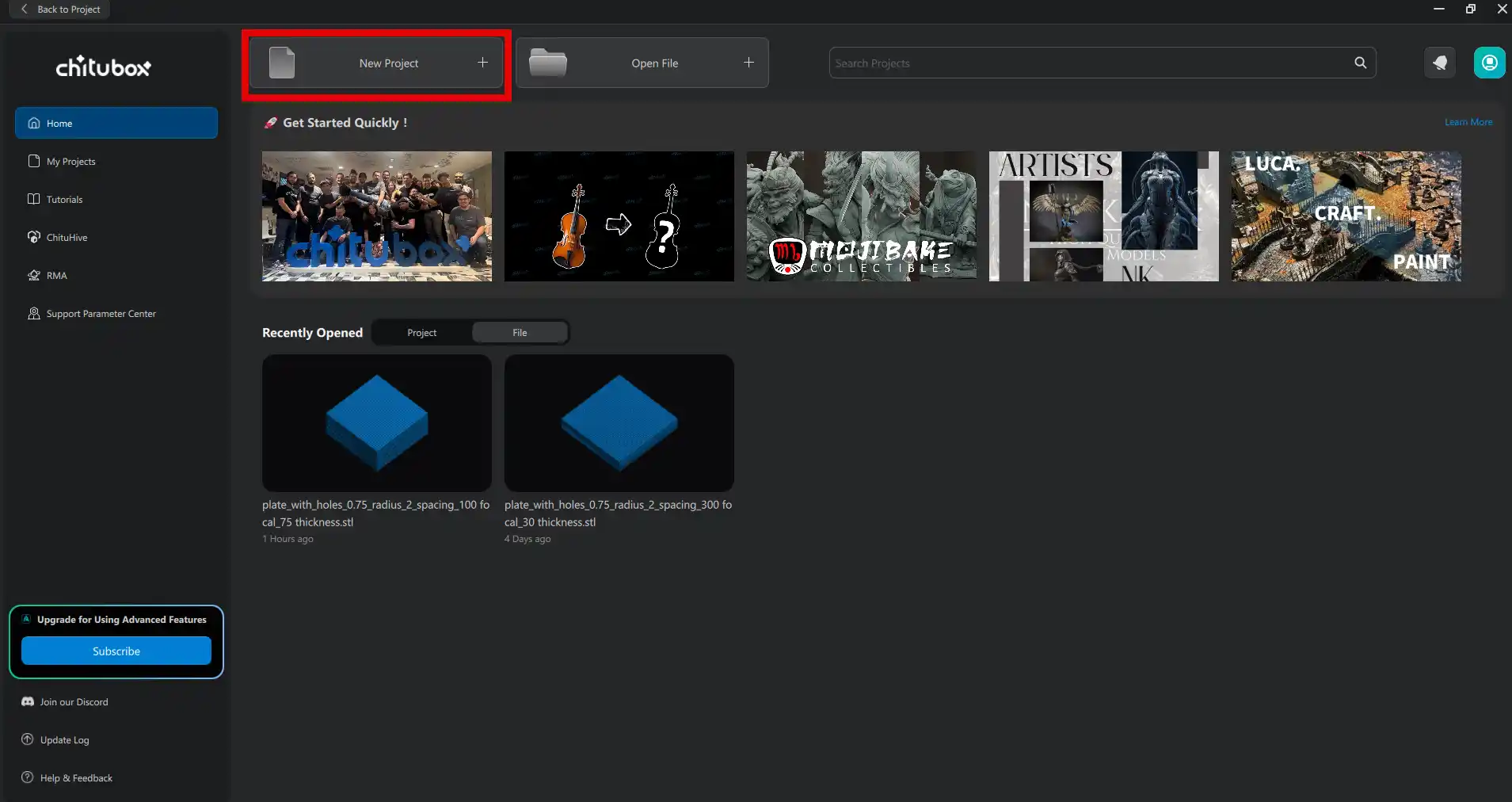

Accueil de CHITUBOX : bouton New Project encadré en rouge en haut à gauche

Une page s'ouvre avec votre plateau et les différents onglets de préparation

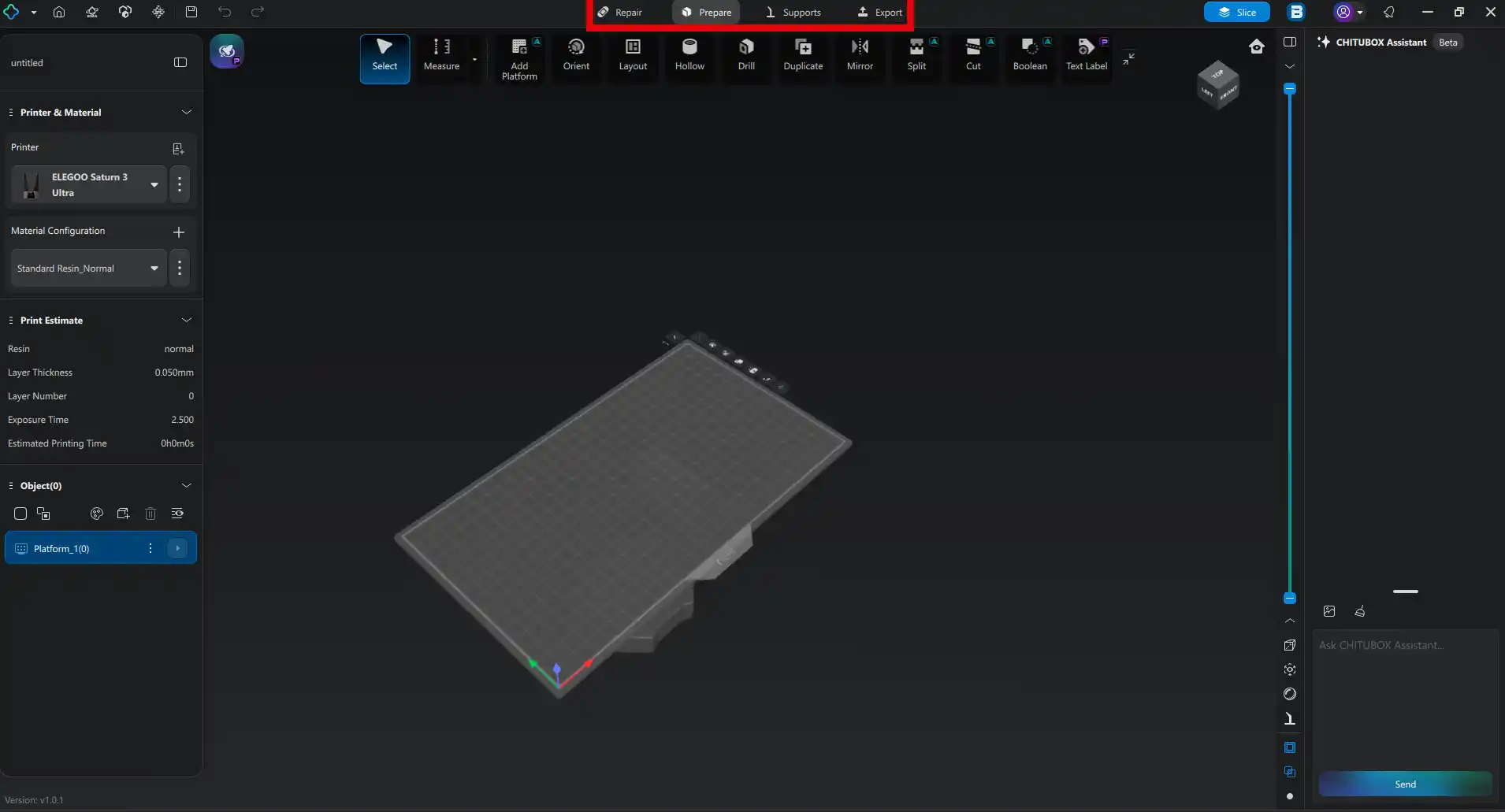

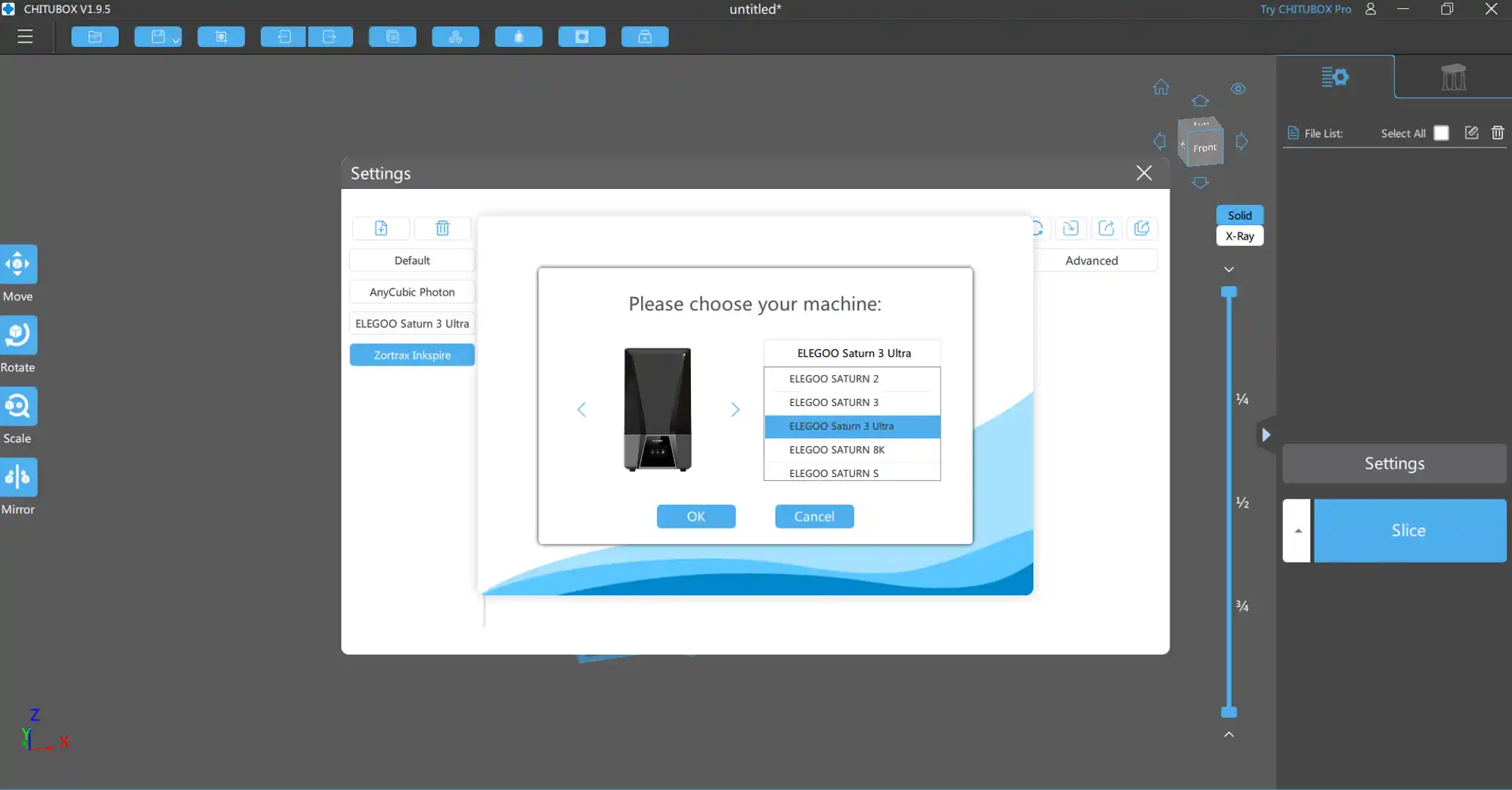

CHITUBOX : plateau vide de l'Elegoo Saturn 3 Ultra et onglets Repair, Prepare, Supports, Export encadrés

Glisser et déposer votre fichier .stl afin de voir apparaître votre modèle sur le plateau

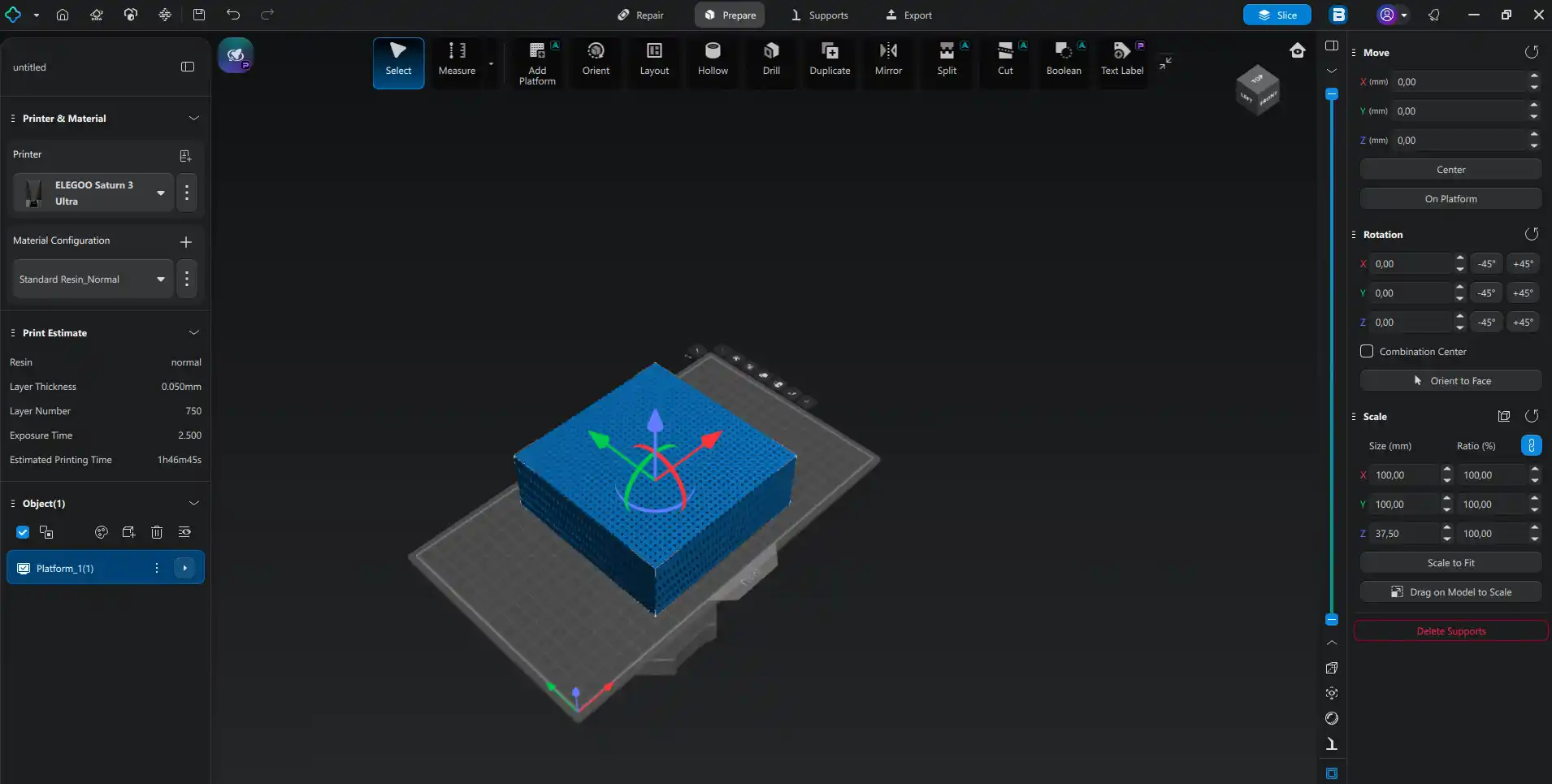

CHITUBOX : modèle 3D bleu importé et positionné sur le plateau d'impression

Supports pour éviter de coller à la plaque directement

Cliquer sur Support → Auto support → Régler les paramètres de supports → cliquer sur Apply

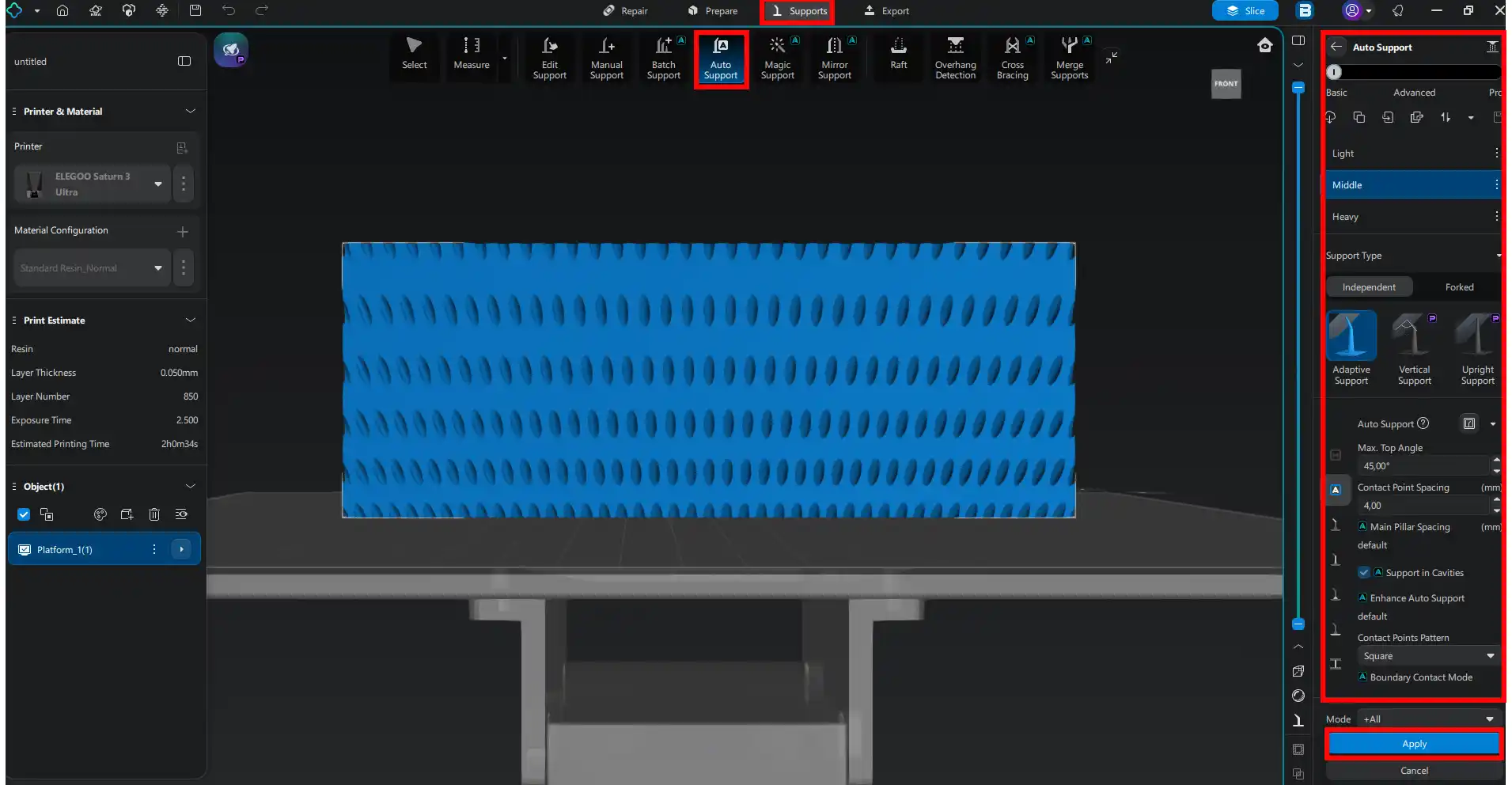

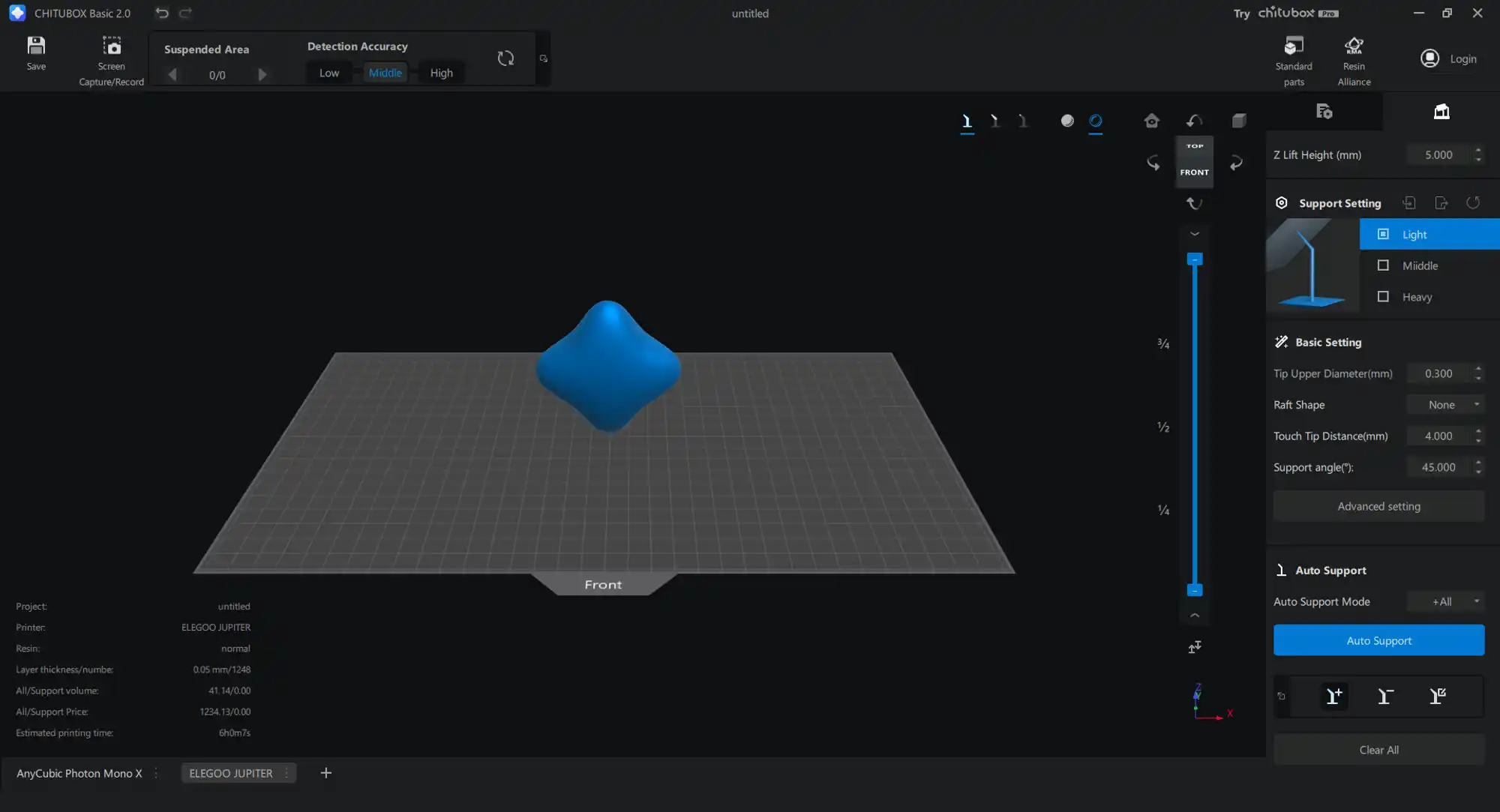

CHITUBOX : onglet Supports, outil Auto Support, panneau de paramètres et bouton Apply encadrés en rouge

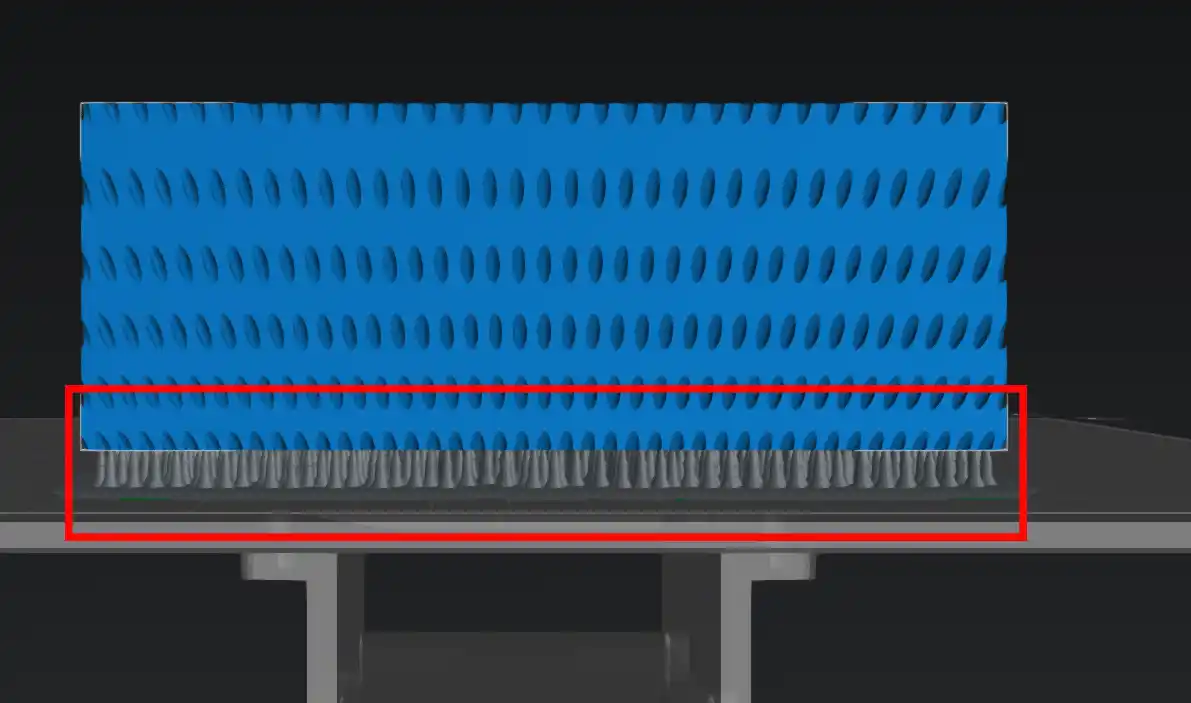

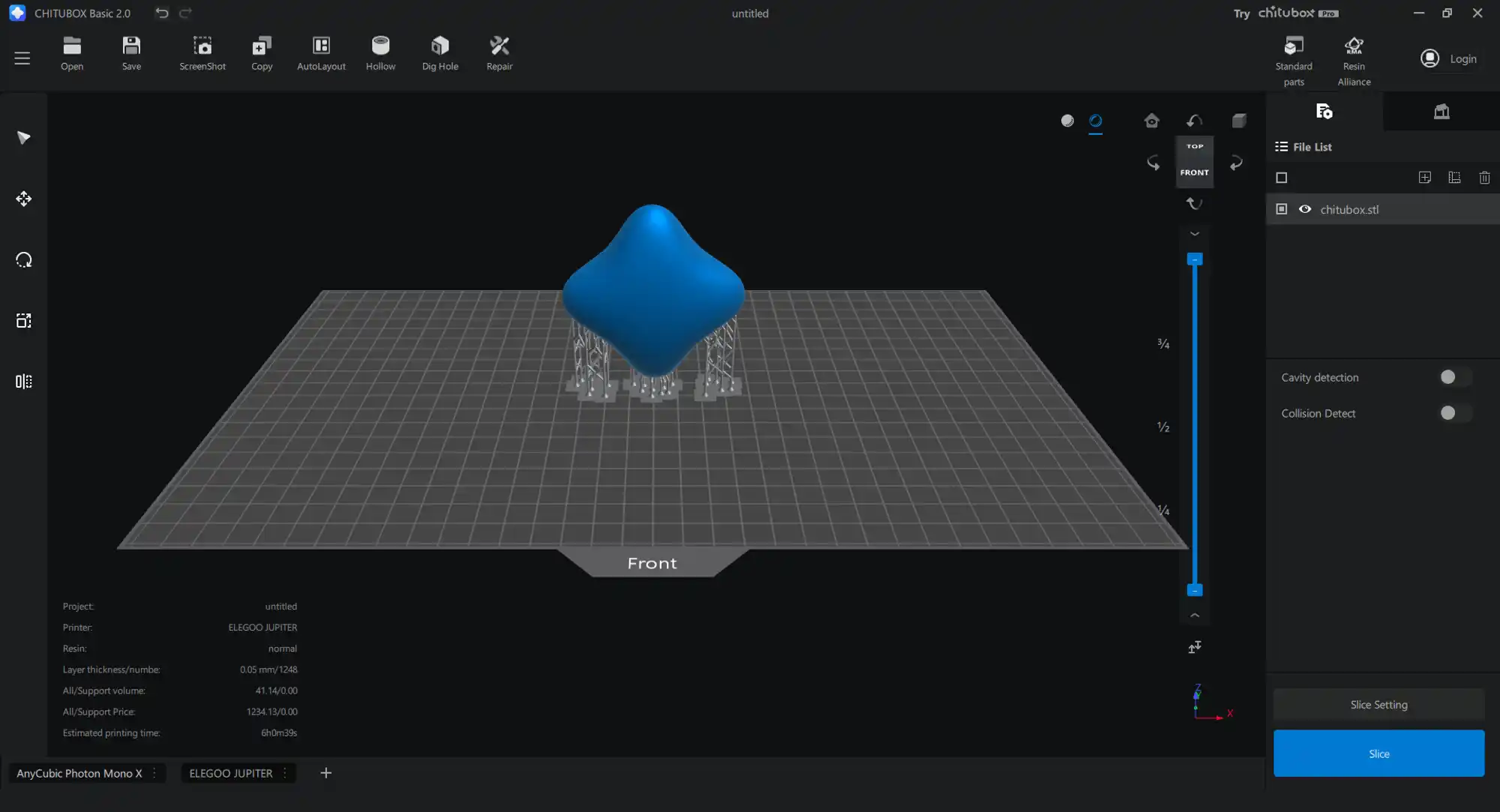

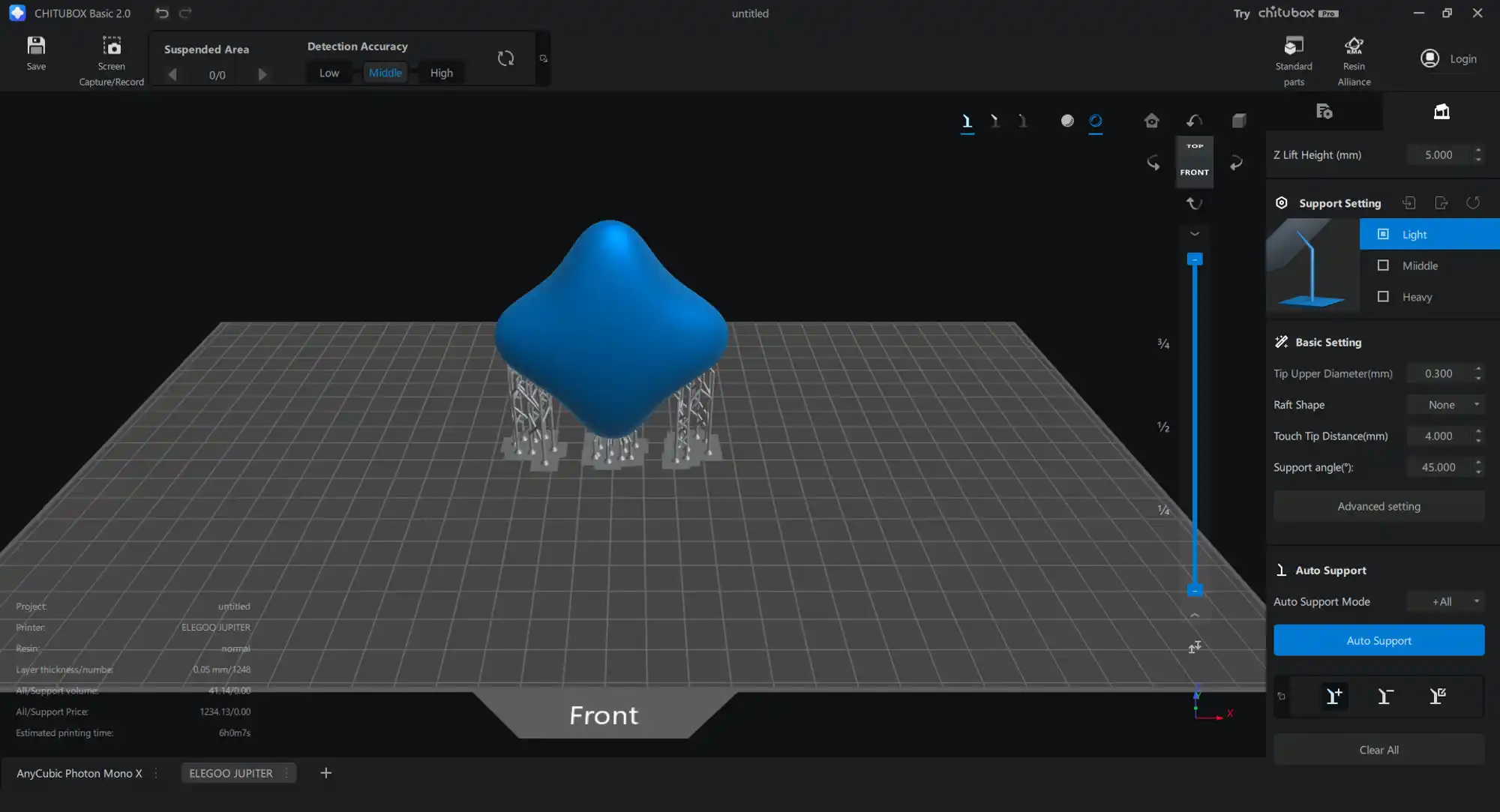

CHITUBOX : supports générés sous le modèle, encadrés en rouge, entre le modèle et le plateau

Une fois le modèle prêt il faut le découper et l'exporter vers une clé USB

CLiquer sur Export → Slice → Slice and Save → sélectionner l'emplacement de la clé USB dans l'explorateur de fichier

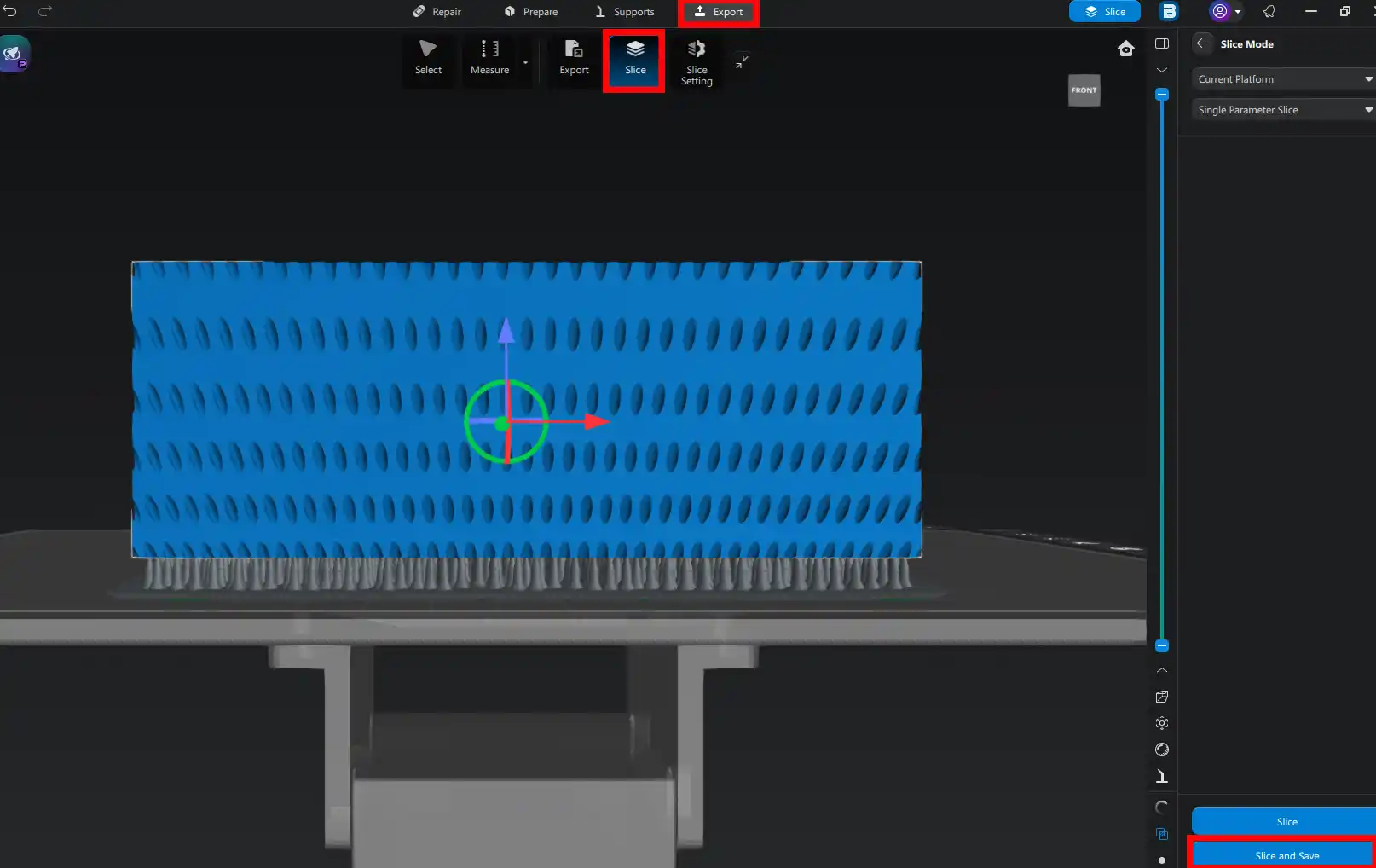

CHITUBOX : onglet Export, outil Slice et bouton Slice and Save encadrés en rouge

Préparation de la machine à résine et lancer une impression​

Ouvrir imprimante

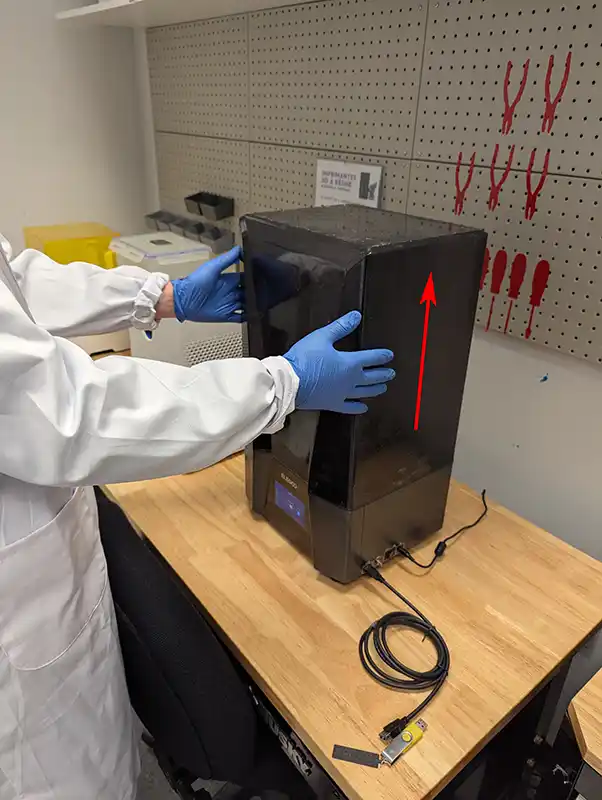

Mains gantées soulevant le capot de l'imprimante Elegoo Saturn 3 Ultra, flèche vers le haut

S'assurer que le bac à résine est propre

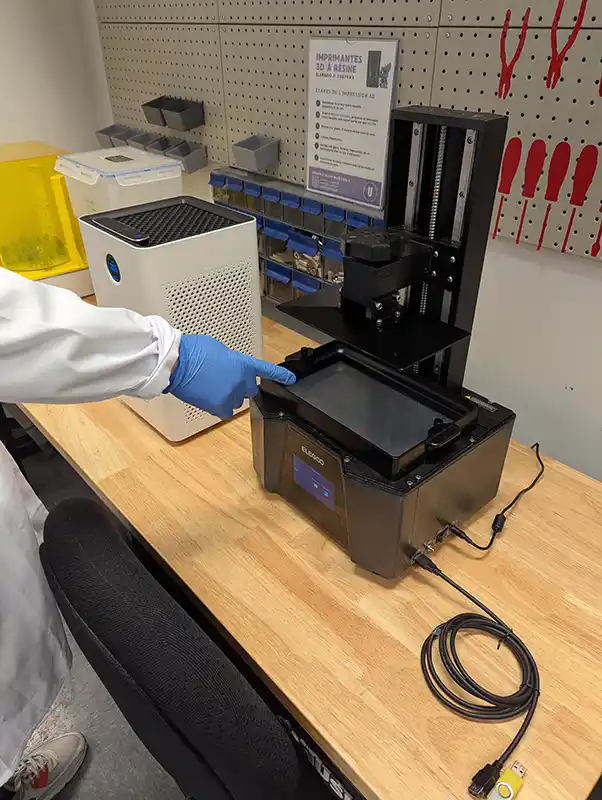

Doigt ganté pointant le bac à résine de l'imprimante ouverte, à côté du purificateur d'air

S'assurer que les vis fixant le bac sont bien serrées

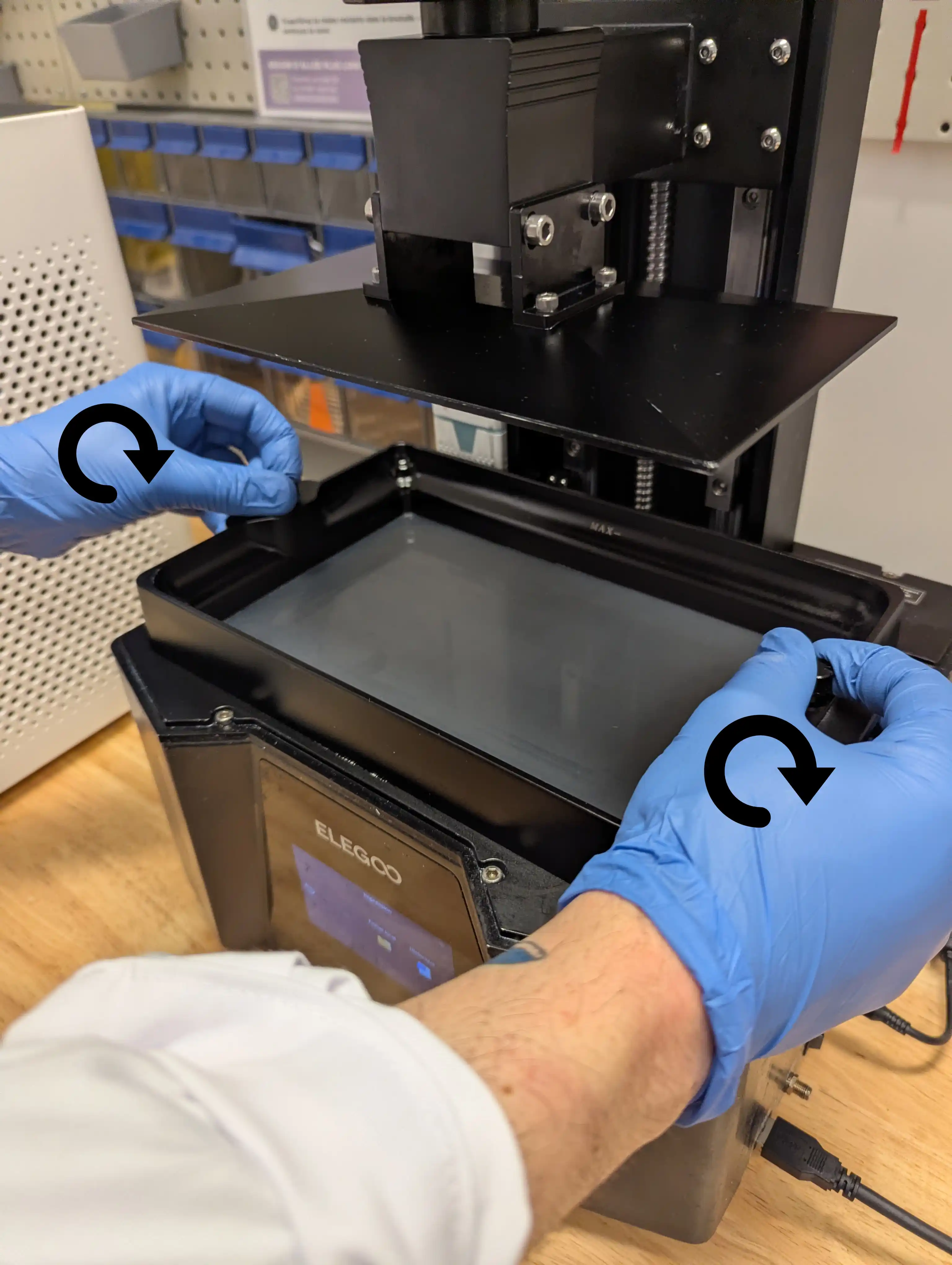

Mains gantées serrant les deux vis de fixation du bac à résine, flèches de rotation

Secouer la bouteille de résine avec le bouchon fermé

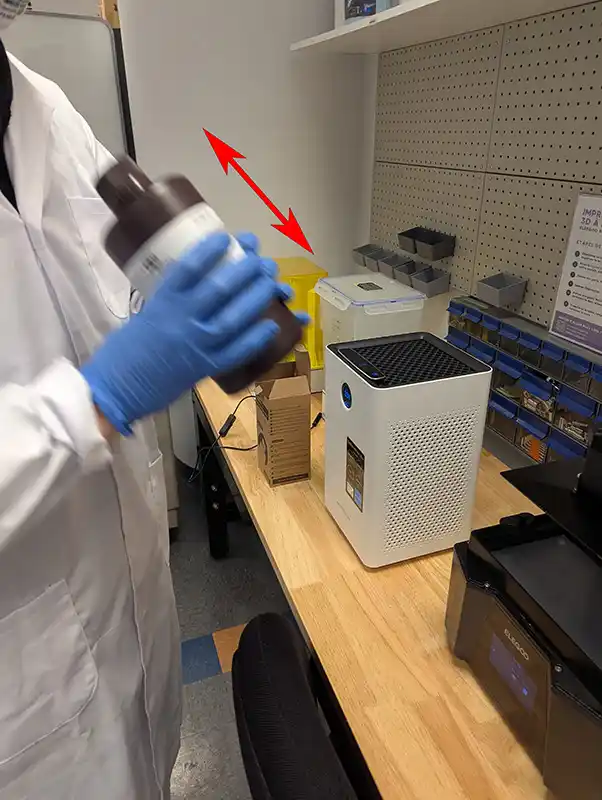

Personne secouant une bouteille de résine fermée, flèche indiquant le mouvement

Ne pas dépasser le repère de hauteur max

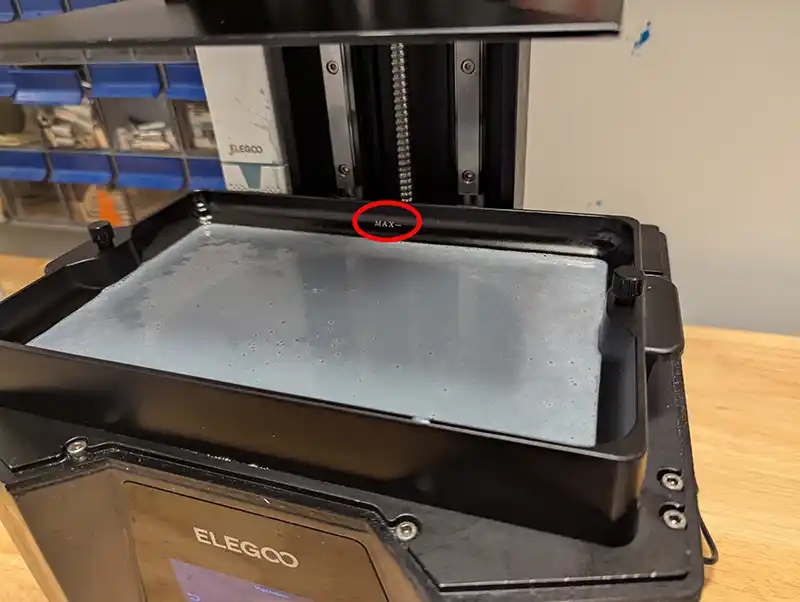

Bac rempli de résine avec le repère MAX encerclé en rouge sur sa paroi

Refermer l'imprimante

Brancher la clé USB

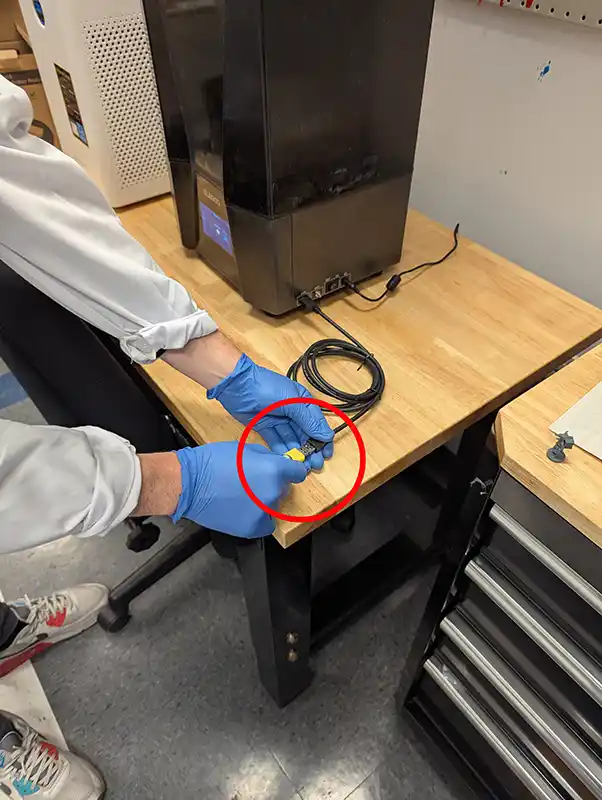

Mains gantées branchant la clé USB au câble relié à l'imprimante, encerclées en rouge

Cliquer sur Impression → fichier USB → sélectionner le modèle dans la liste → Cliquer sur Impression

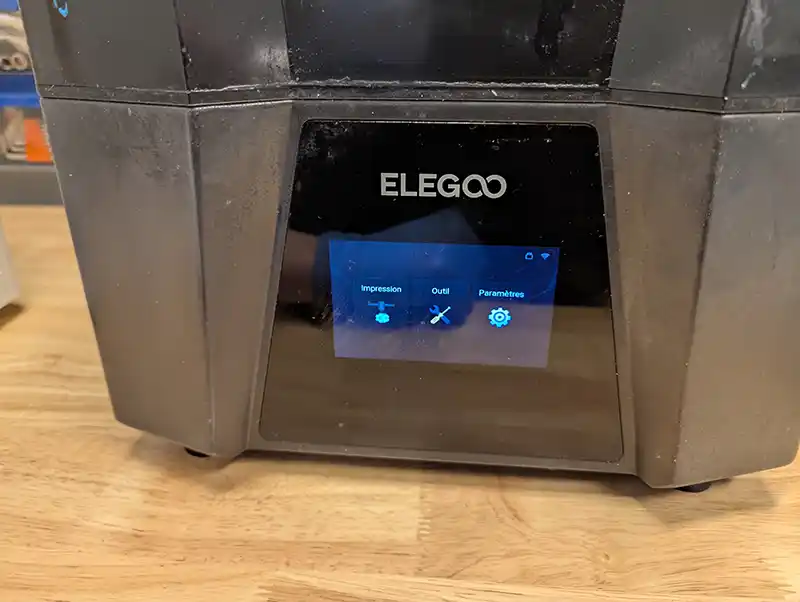

Écran tactile de l'imprimante : menu principal avec Impression, Outil et Paramètres

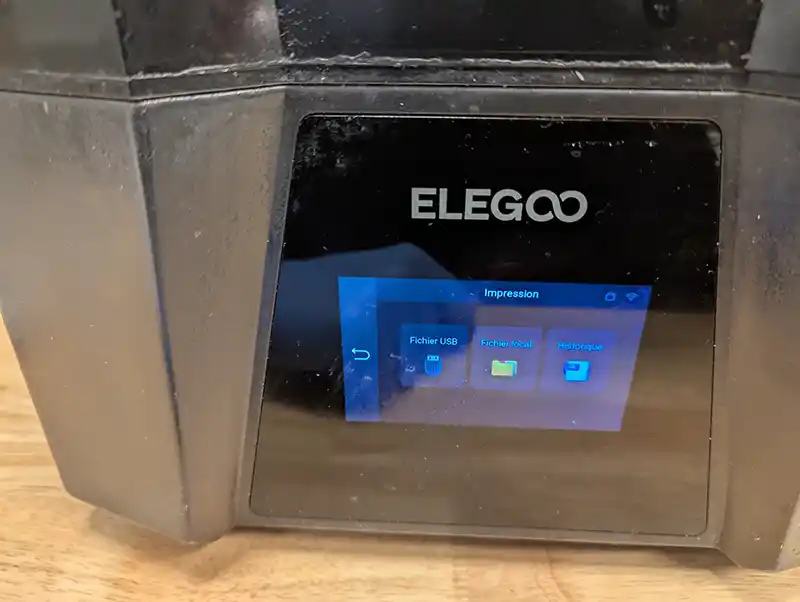

Écran tactile de l'imprimante : menu Impression avec Fichier USB, Fichier local et Historique

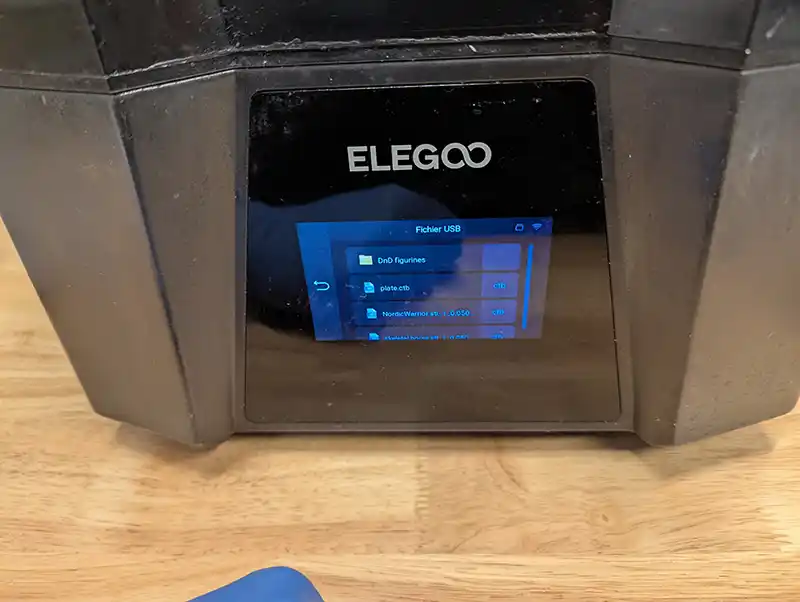

Écran tactile de l'imprimante : liste des fichiers de la clé USB

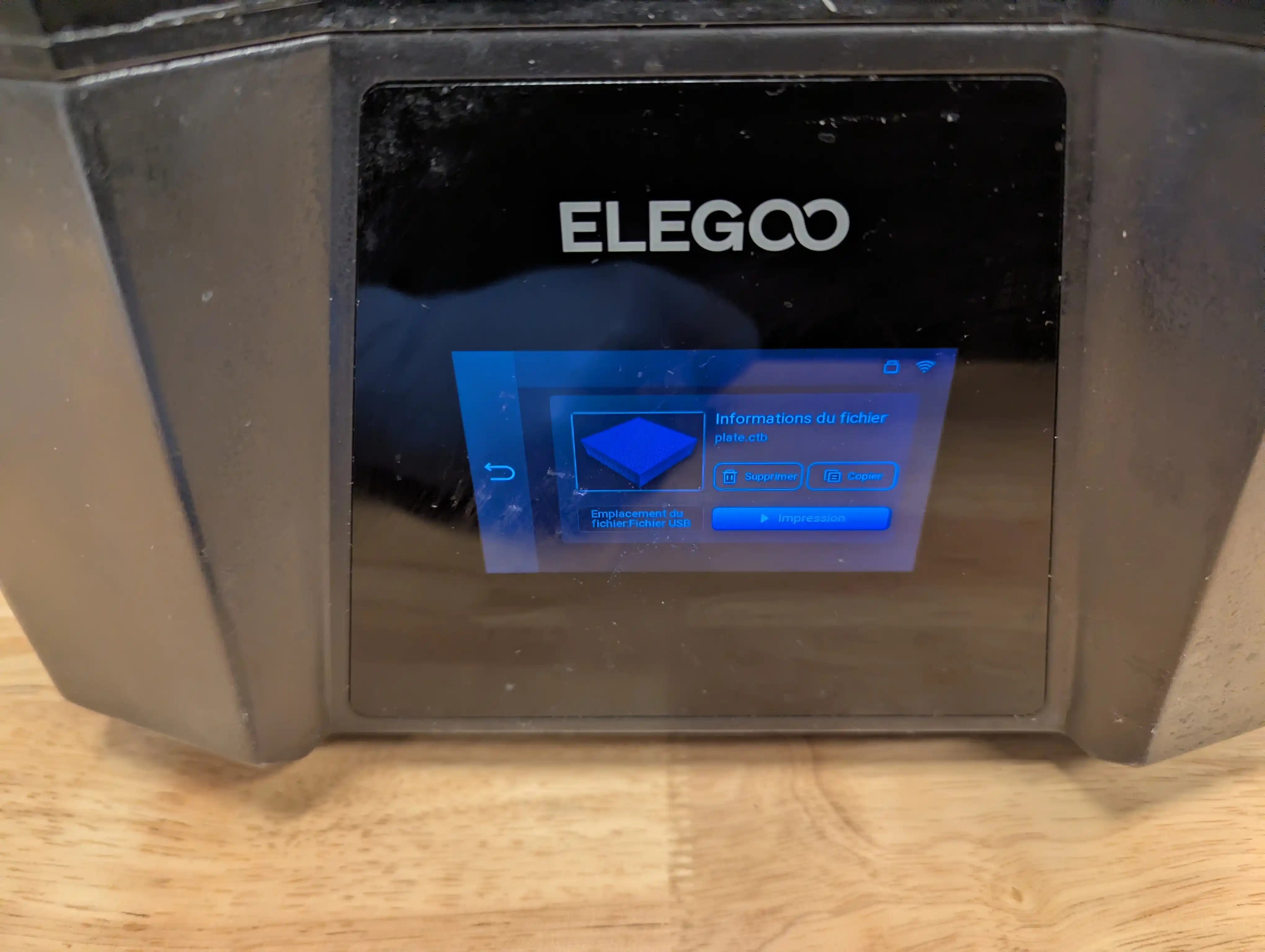

Écran tactile de l'imprimante : informations du fichier plate.ctb et bouton Impression

L’impression est lancée. L’écran indique le % terminé et le temps restant

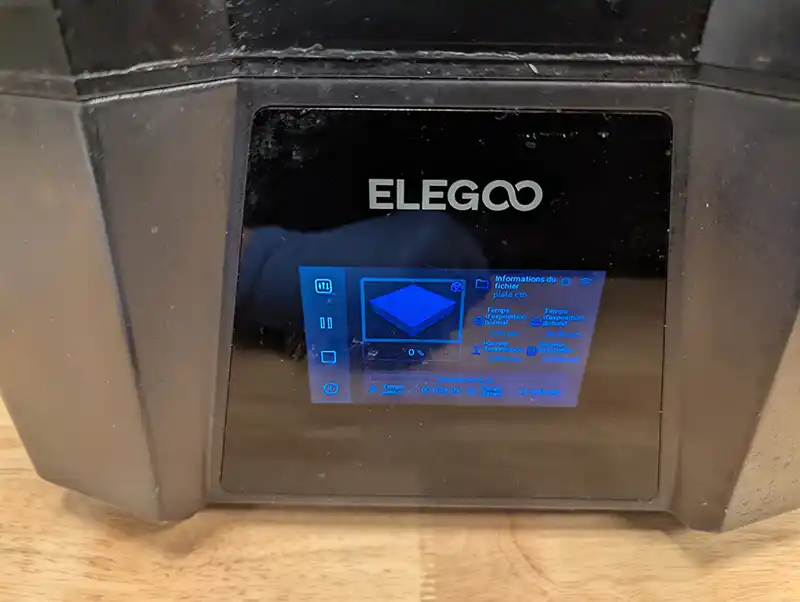

Écran tactile de l'imprimante pendant l'impression, avec aperçu du modèle et progression à 0 %

Fin de l'impression et nettoyage du modèle​

Une fois l'impression terminée il faut défaire et nettoyer le modèle imprimé :

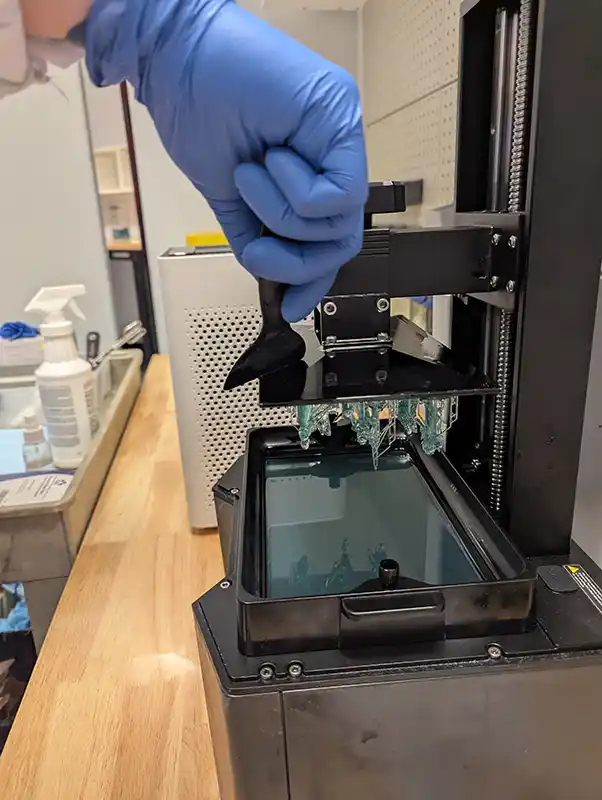

  1. A l'aide de la raclette, faire tomber dans le bac à résine le surplus de résine situé au dessus du support

Raclette tenue au-dessus de la plateforme pour faire tomber la résine dans le bac, modèles suspendus

  1. Dévisser légèrement la vis qui fixe le support (pas complètement sinon le support tombe)

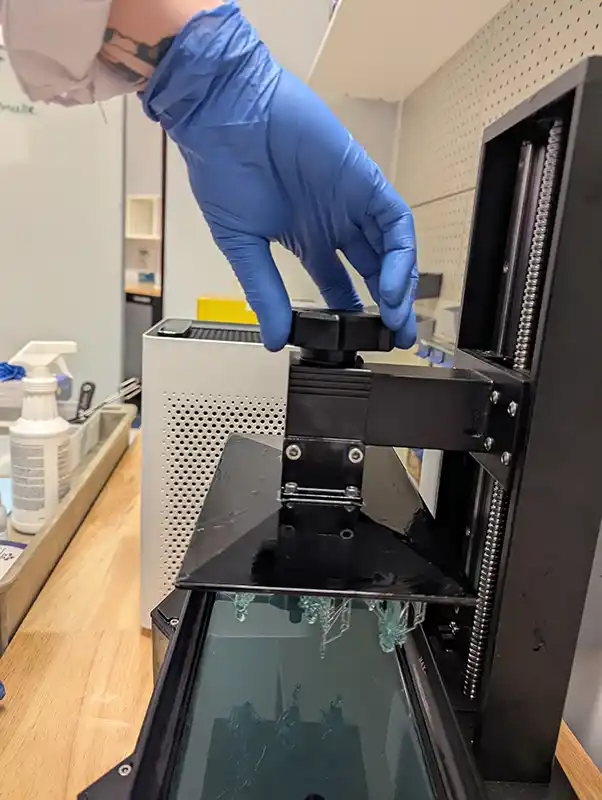

Main gantée dévissant la molette qui fixe la plateforme d'impression

  1. Saisir et tirer vers vous le support afin de le retirer de son axe

Mains gantées tirant la plateforme d'impression vers soi pour la retirer de son axe

  1. Déposer le support avec le modèle collé dessus sur le chariot à l'emplacement prévu à cet effet

Plateforme avec les modèles imprimés déposée sur le tapis bleu du chariot

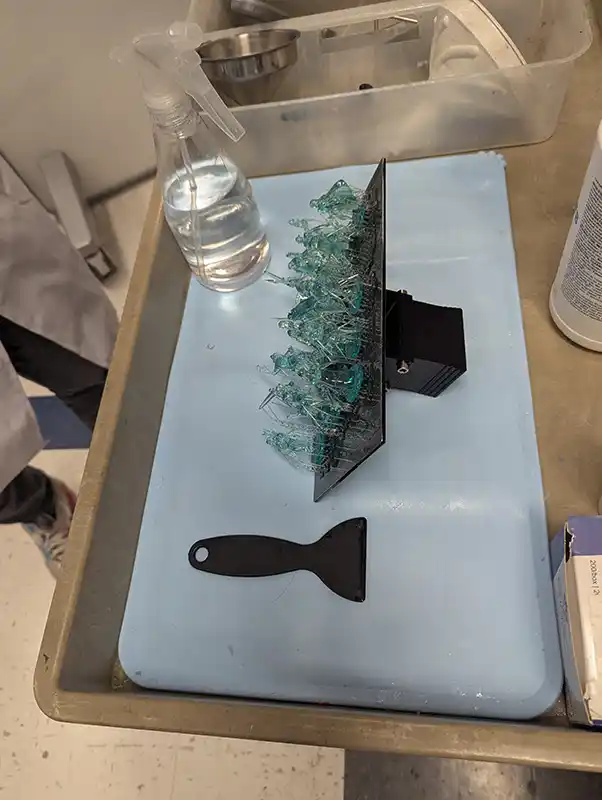

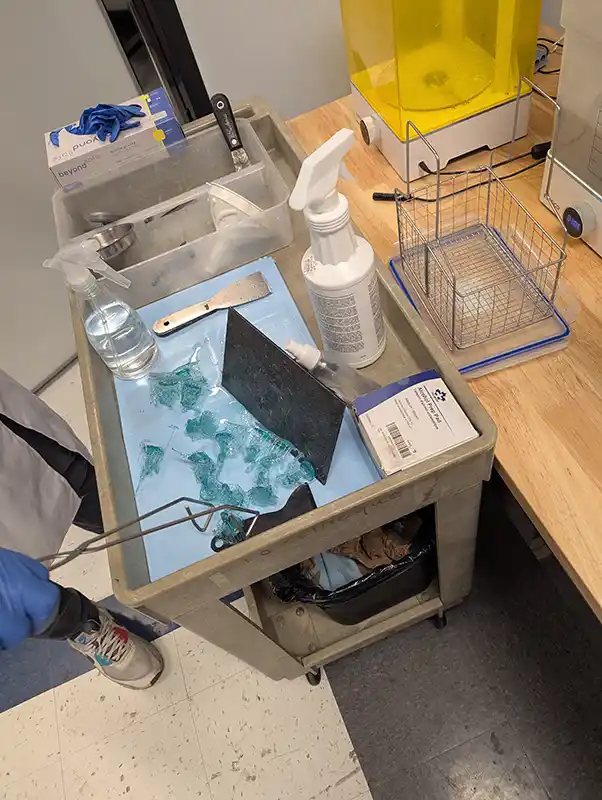

Plateforme avec les modèles, raclette et vaporisateur posés sur le tapis du chariot

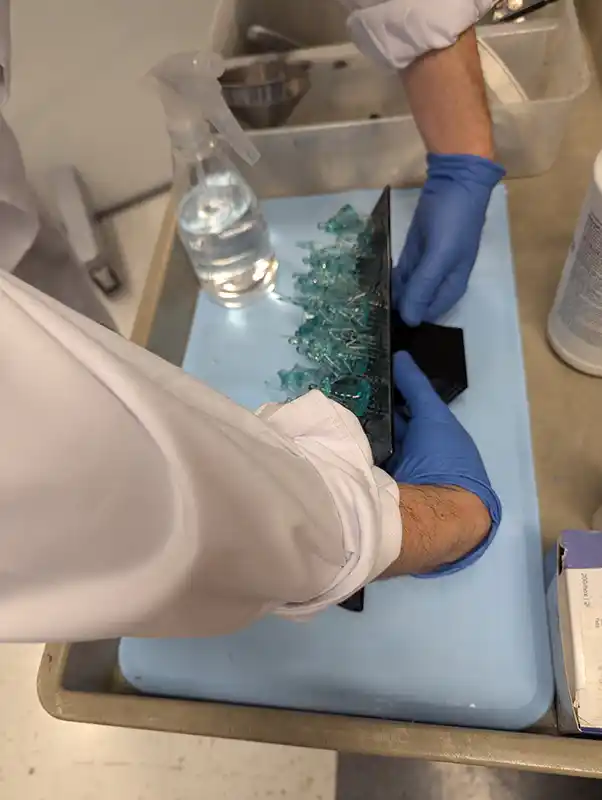

  1. Avec la raclette détacher du support les modèles

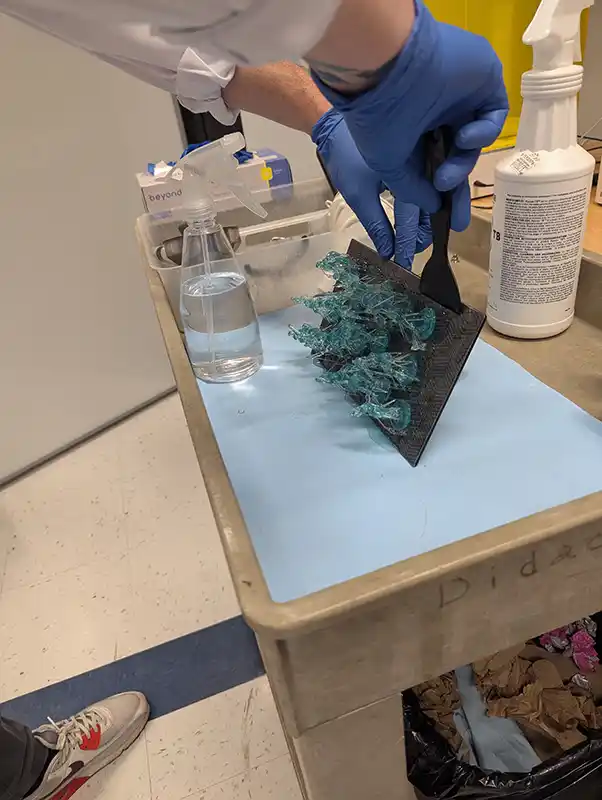

Raclette détachant les modèles imprimés de la plateforme sur le chariot

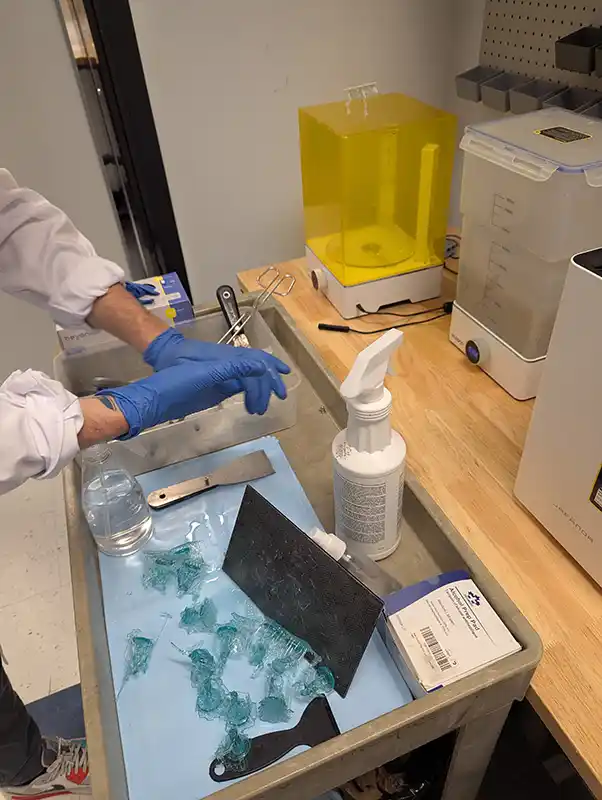

Modèles détachés posés sur le tapis du chariot, pince prise dans un bac

  1. Ouvrir le bac de nettoyage

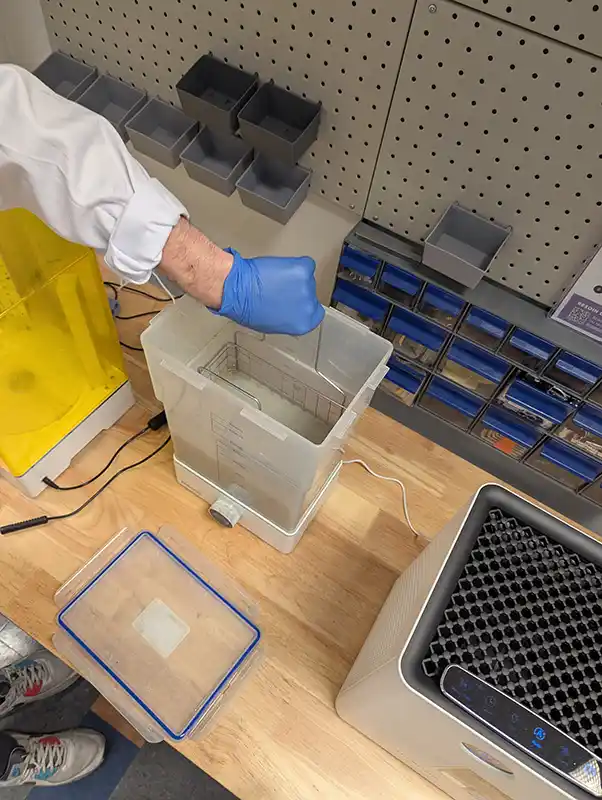

Main gantée ouvrant la cuve de nettoyage, couvercle posé sur la table

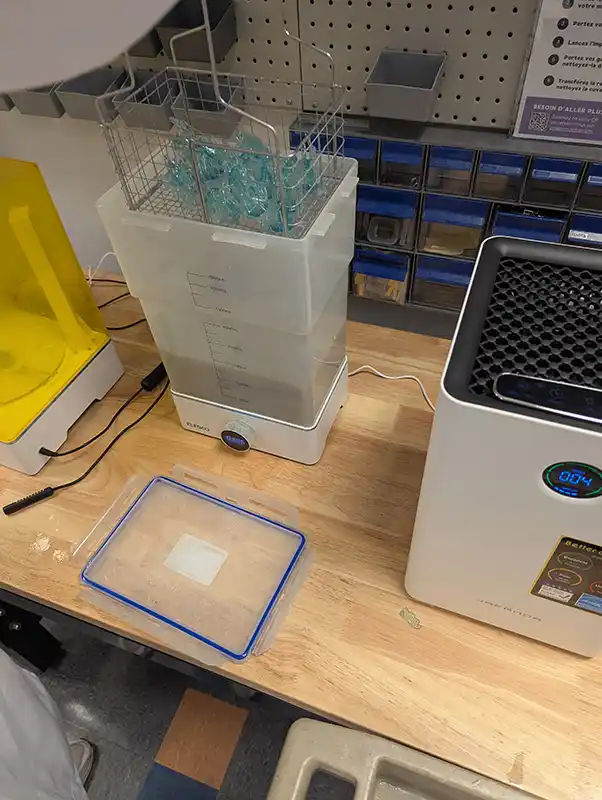

  1. Sortir la grille située à l'intérieur

Grille métallique sortie de la cuve de nettoyage, posée sur le couvercle

  1. Y déposer les modèles à nettoyer à l'aide de la pince

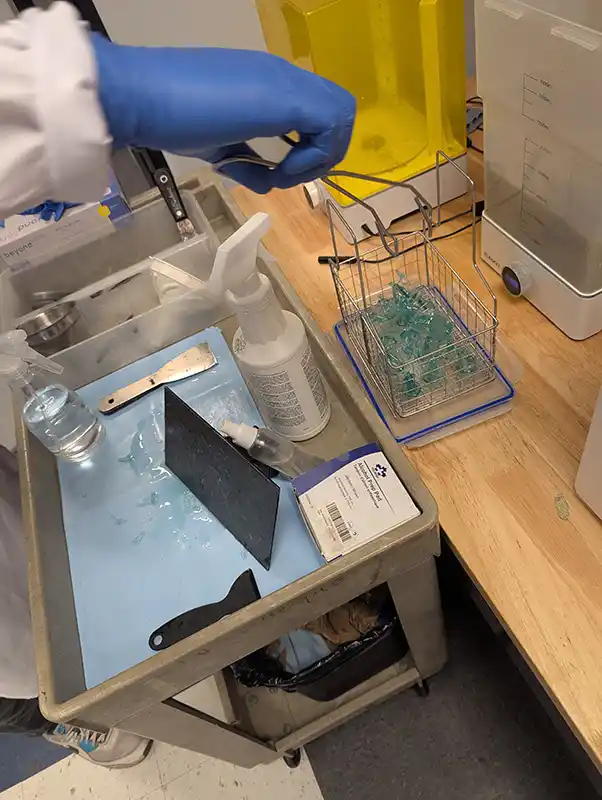

Modèles déposés avec une pince dans la grille métallique de nettoyage

  1. Replacer la grille dans la cuve

Grille contenant les modèles replacée dans la cuve de nettoyage

  1. Remettre le couvercle

  2. Appuyer sur le bouton et lancer le nettoyage de 3 minutes

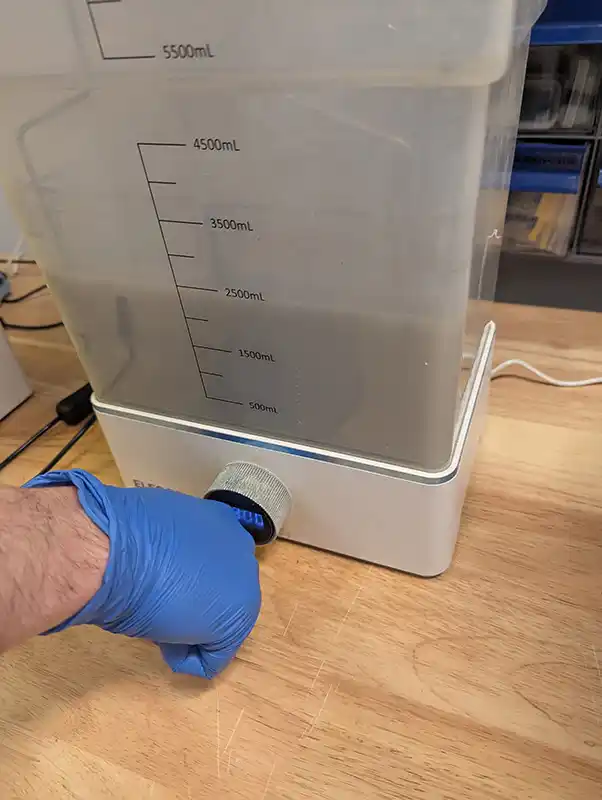

Main gantée tournant le bouton de la station de nettoyage pour lancer le cycle

  1. Sortir les modèle de la cuve de nettoyage

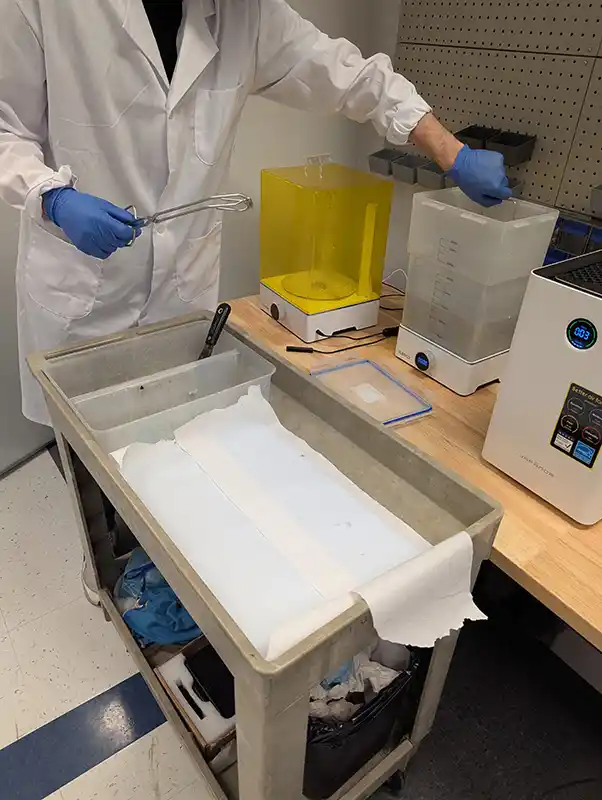

Personne retirant la grille de la cuve avec une pince, chariot recouvert de papier

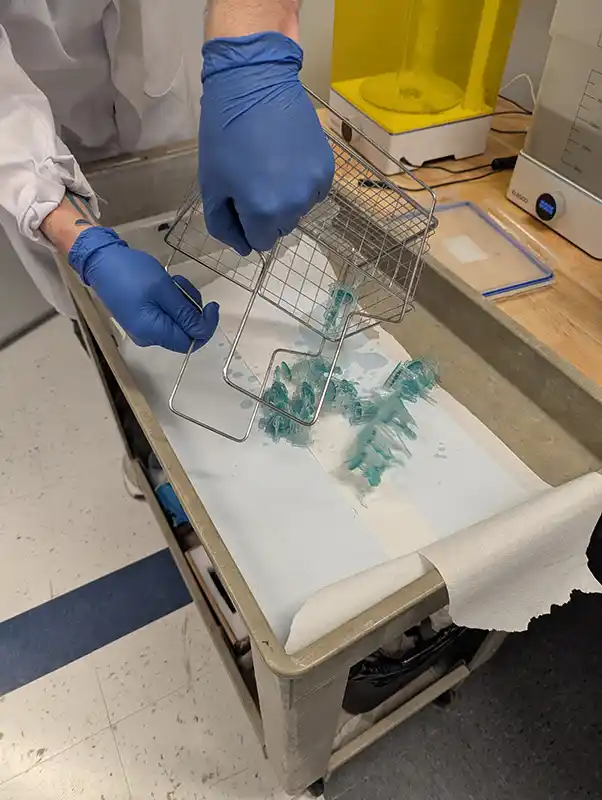

Modèles nettoyés vidés de la grille sur le papier absorbant du chariot

  1. Placer les modèles dans machine à UV pour 5 à 10 minutes (ensuite les laisser sécher sur le rebord d'une fenêtre au soleil)

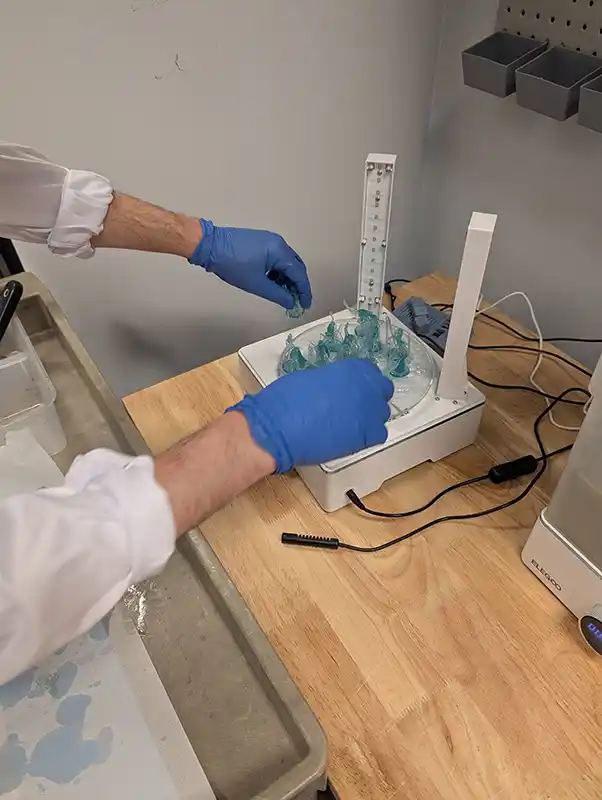

Modèles déposés sur le plateau tournant de la station de polymérisation UV

Mains gantées posant le couvercle jaune sur la station de polymérisation UV

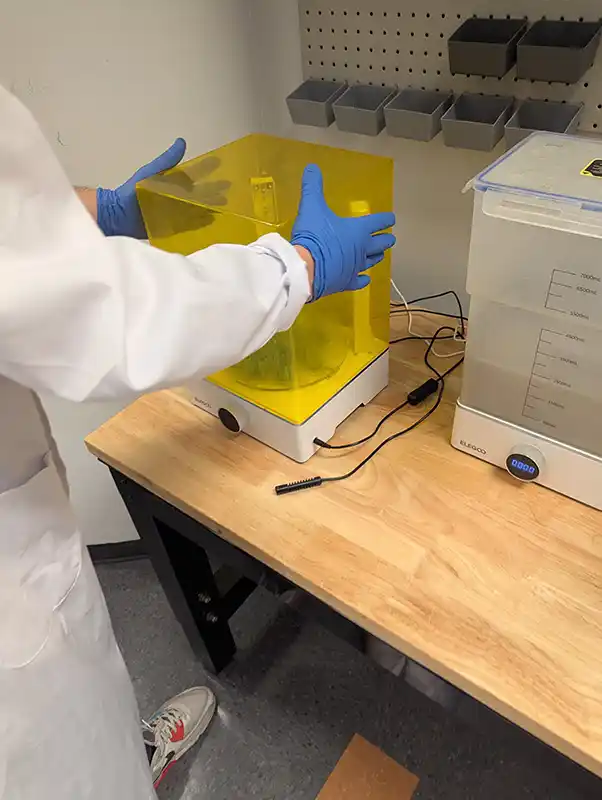

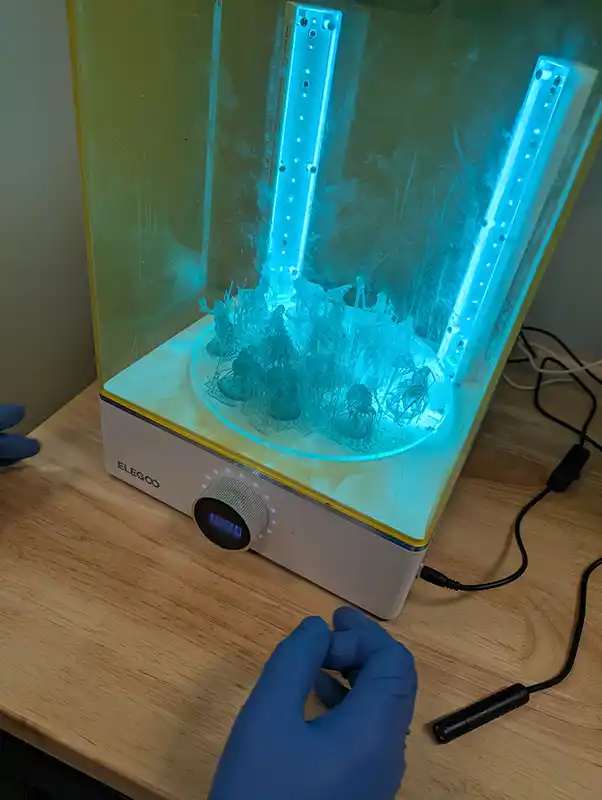

Station UV en marche, modèles éclairés par les lampes UV sous le couvercle

Nettoyage de l'Elegoo Saturn 3, ses accessoires et l'espace de travail​

Si vous faites le nettoyage seul, préparez à l’avance un tas de serviettes en papier propres pour gagner du temps. Si vous êtes au moins deux, la seconde personne peut simplement vous donner les serviettes au fur et à mesure.

  1. Nettoyer le support avec du papier et de l'alcool

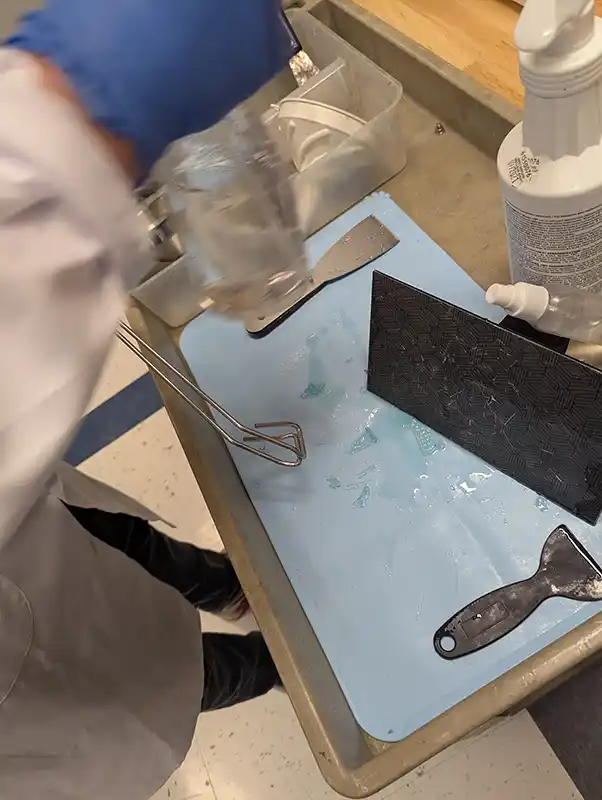

Alcool versé sur le tapis du chariot près de la plateforme et de la raclette

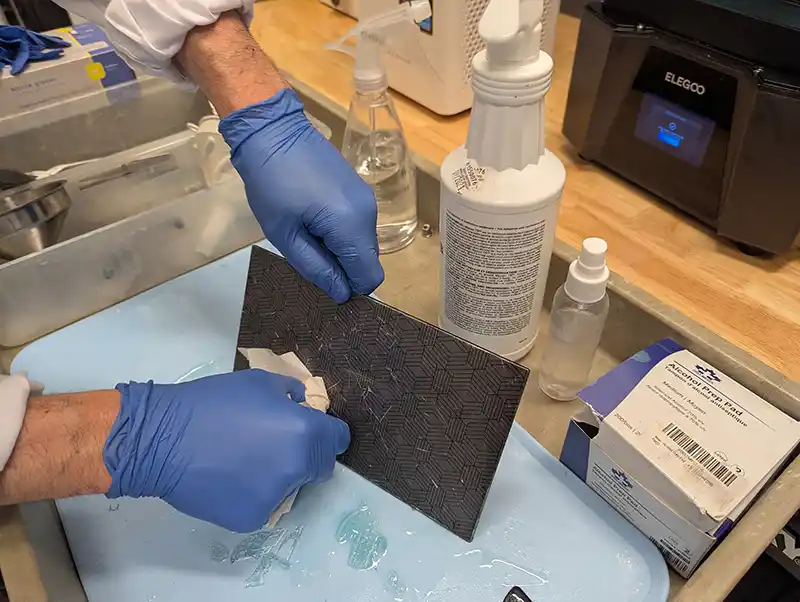

Plateforme d'impression essuyée avec du papier, près des produits de nettoyage

  1. Jeter le surplus de résine solide dans le bac prévu à cet effet

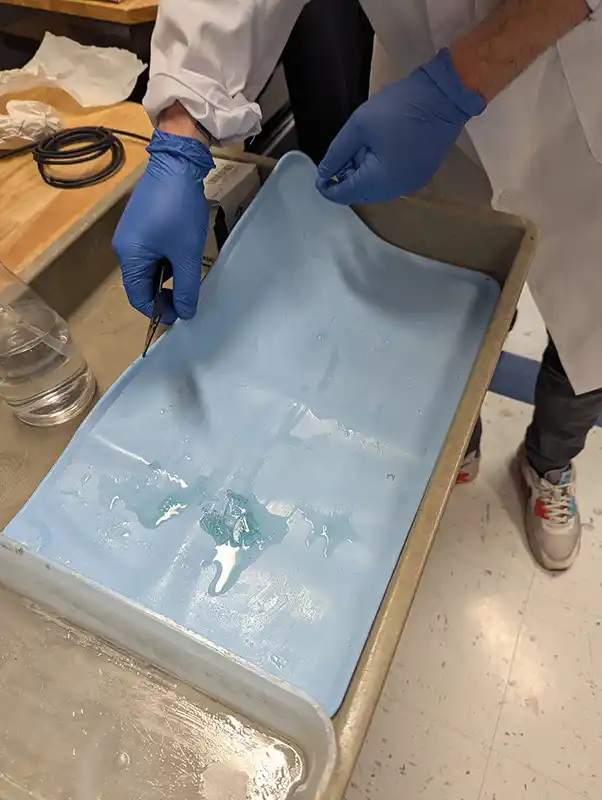

Mains gantées soulevant le tapis bleu en silicone avec des résidus de résine

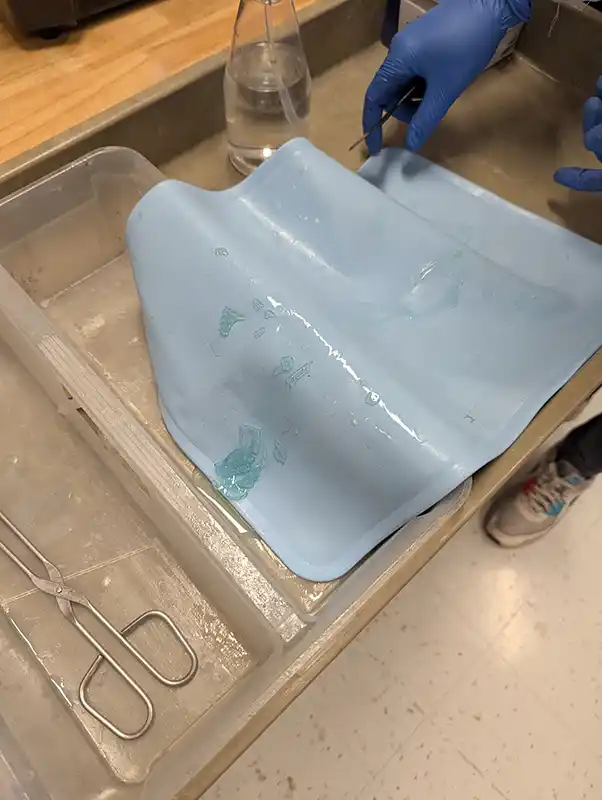

Tapis en silicone plié pour faire tomber les résidus de résine solide dans le bac

  1. Replacer le support propre sur son axe et resserrer la vis

  2. Préparer le support pour remettre la résine non utilisée dans sa bouteille d'origine :

  3. Dévisser les deux vis qui fixent le bac à résine à l'imprimante

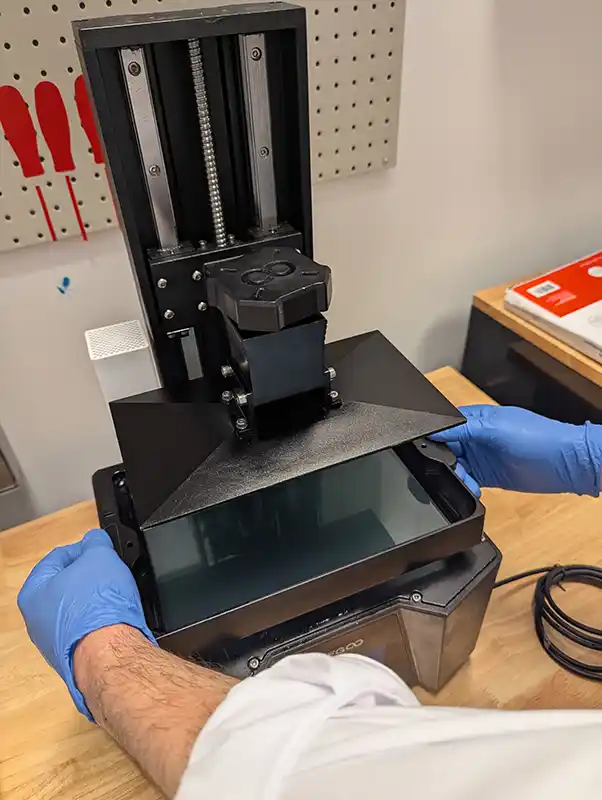

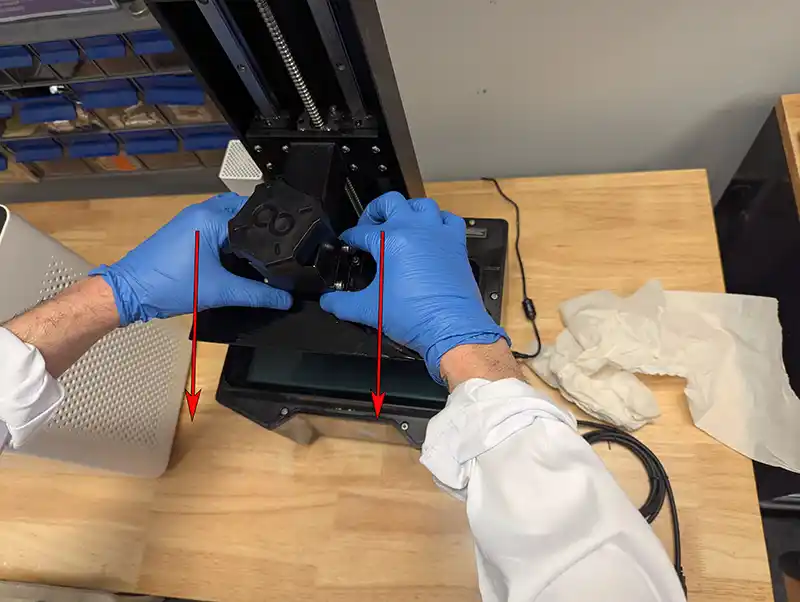

Mains gantées dévissant les vis du bac à résine sous la plateforme remise en place

  1. Vider le surplus restant de résine non utilisée lors de l’impression délicatement dans sa bouteille d’origine en le passant dans un filtre.

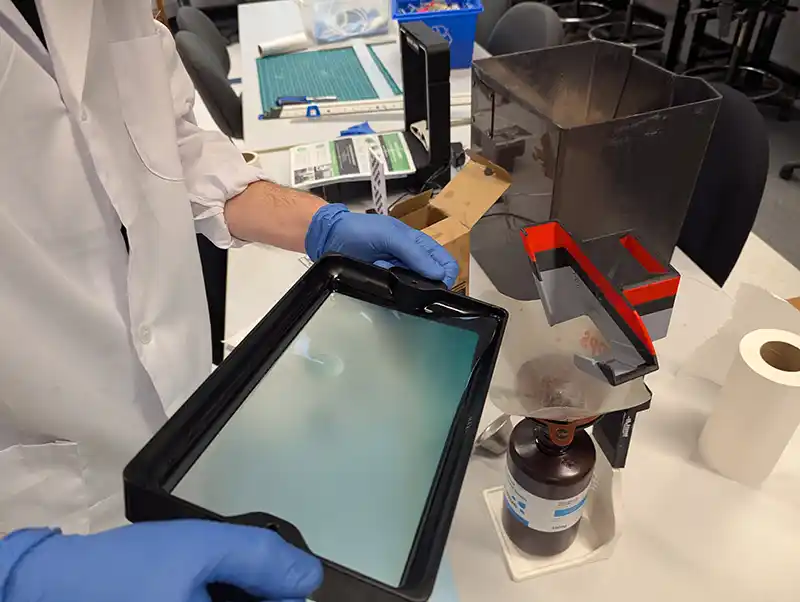

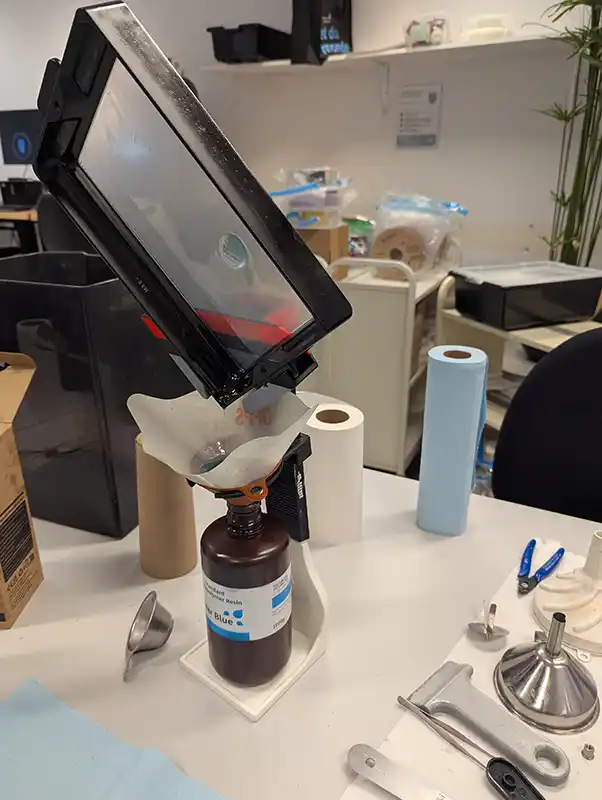

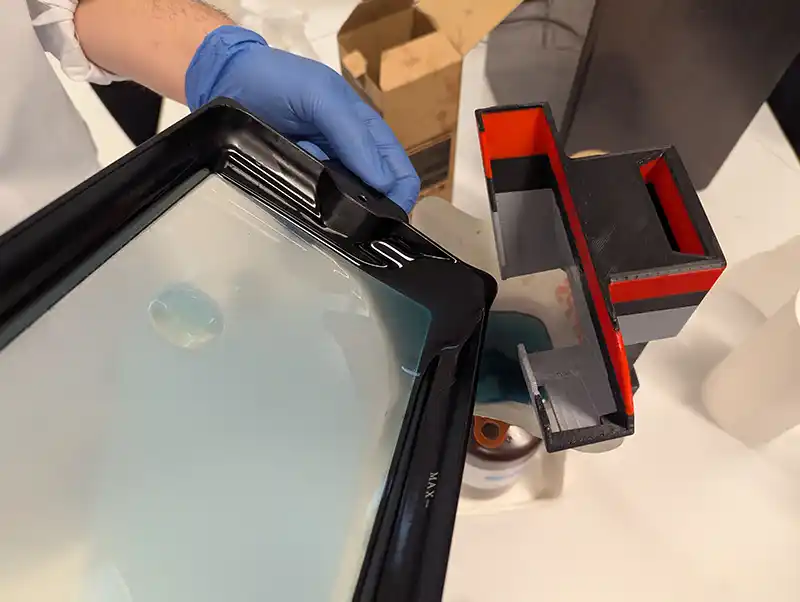

Bac à résine retiré, tenu près d'un support à entonnoir avec filtre sur la bouteille

Coin du bac à résine approché du support de vidage au-dessus de la bouteille

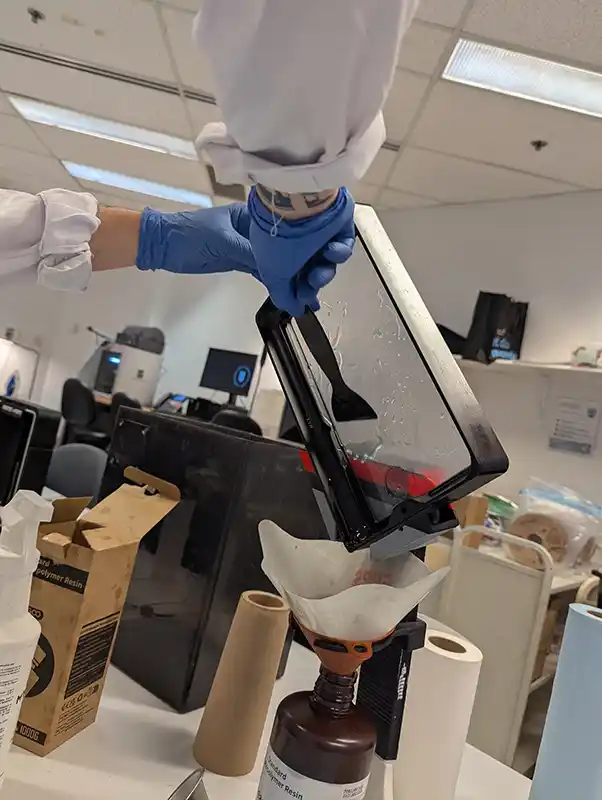

  1. Laisser le support à résine s’égoutter au-dessus de la bouteille avec le système prévu à cet effet. Vous pouvez utiliser délicatement la raclette pour rassembler le surplus. Attention de ne pas percer le support en film plastique lors de cette étape.

Bac à résine incliné sur son support, s'égouttant dans un filtre au-dessus de la bouteille

Raclette rassemblant la résine restante dans le bac incliné au-dessus du filtre

  1. Déposer le support égoutté sur le tapis propre sur le chariot. Utiliser le spray à alcool pour en déposer sur tout la surface du support. Utiliser un chiffon propre pour retirer les dernières traces de résine.

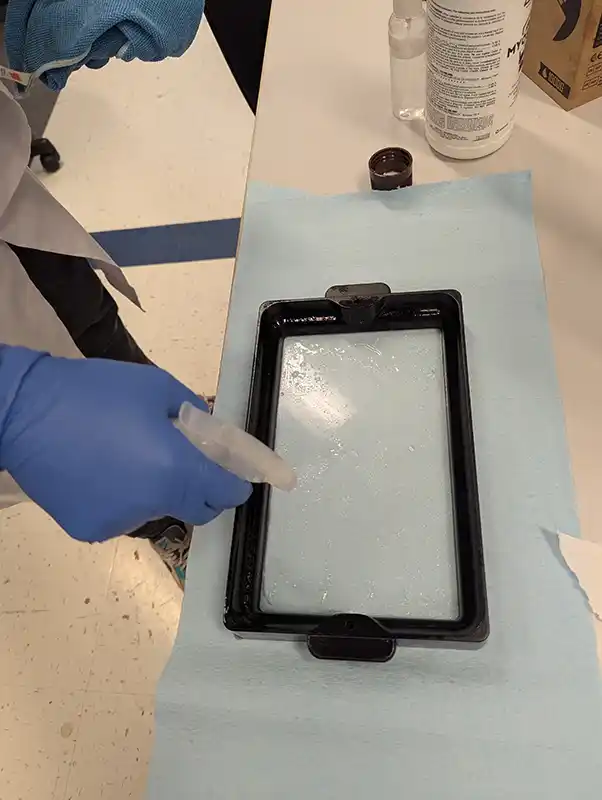

Bac à résine posé sur du papier, vaporisé d'alcool sur toute sa surface

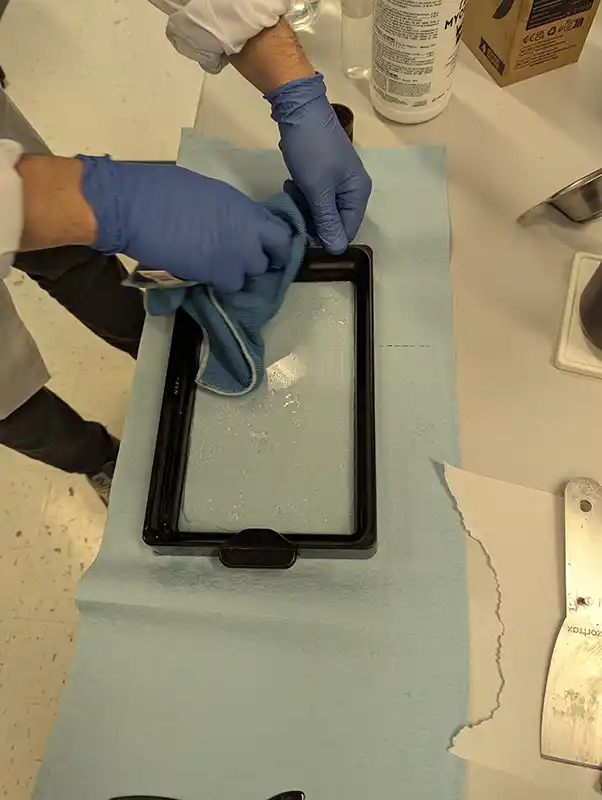

Bac à résine essuyé avec un chiffon bleu pour retirer les traces de résine

  1. Revisser le récipient à résine propre sur son emplacement d’origine pour la personne suivante
