Aide du Laboratoire de visualisation

Le laboratoire de visualisation offre un environnement propice pour interagir avec des données visuelles. Le mur vidéo est composé de 27 écrans tactiles qui projettent le contenu du poste maître, ainsi que de 5 haut-parleurs. Le laboratoire permet également de connecter 3 périphériques externes.

La résolution totale des 27 écrans est de 11580x2160 pixels.

Chaque ensemble de 9 écrans fait 3840x2160 pixels (UHD).

Les modes d'affichage

Une borne tactile est disponible à l'entrée pour choisir un mode d'affichage.

Mode #1

Le poste maître couvre les 27 écrans.

Mode #2

Le mur vidéo se divise en 3 : le poste maître et 2 connexions sans fil.

Mode #3

Le mur vidéo se divise en 2 : le poste maître sur le ⅔ et 1 connexion sans fil.

Mode #4

Le mur vidéo se divise en 3, permettant à 3 périphériques de se connecter sans fil simultanément.

Remarque

Seul le flux vidéo projeté par le poste maître est tactile.

Connexion sans fil

• Sélectionner le mode avec WI-FI (2, 3 ou 4) sur la borne tactile.
• Connecter votre périphérique au réseau sans fil UdeM avec cryptage.
• Ouvrir le navigateur et accéder à l'adresse indiquée sur l'écran :
  • 9 écrans de droite : http://mila1553d.psf.udem
  • 9 écrans du centre : http://mila1553c.psf.udem
  • 9 écrans de gauche : http://mila1553g.psf.udem
• Télécharger le logiciel Air Media et suivre les instructions.

Remarque

• La transmission sans fil se fait en 1920x1080 (Full HD).
• Le tactile ne fonctionne pas sur les périphériques externes dans ce mode d’affichage.

Connexion sans fil pour macOS

Lors de la connexion du Air Media et au moment où le logiciel demande le code NIP :

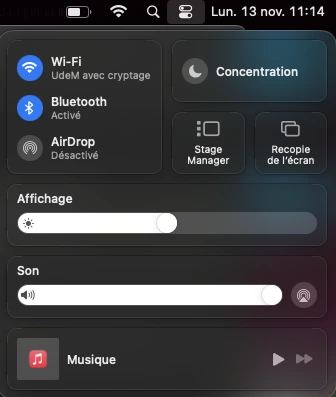

1. Cliquer sur l’icône du Centre de contrôle (en haut à droite du macOS) > Recopie de l’écran.



2. cliquer sur l’identifiant de l’écran sans fil.

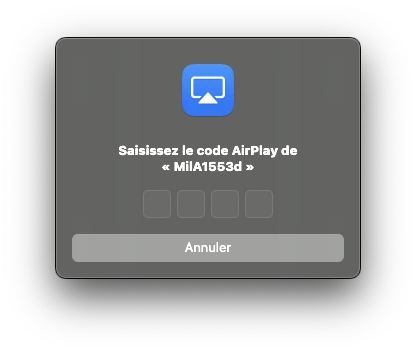

3. Entrer les 4 chiffres (NIP) affichés sur l’écran du mur de visualisation.



Son

Les 5 haut-parleurs émettent par défaut et simultanément le son de toutes les sources, aussi bien celui du poste maître que les périphériques branchés sans fil.

Modèles

Des modèles sont disponibles pour vous aider à créer du contenu compatible avec la dimension du mur de visualisation. Les logiciels utilisés sont disponibles sur les postes d'édition.

Adobe Photoshop

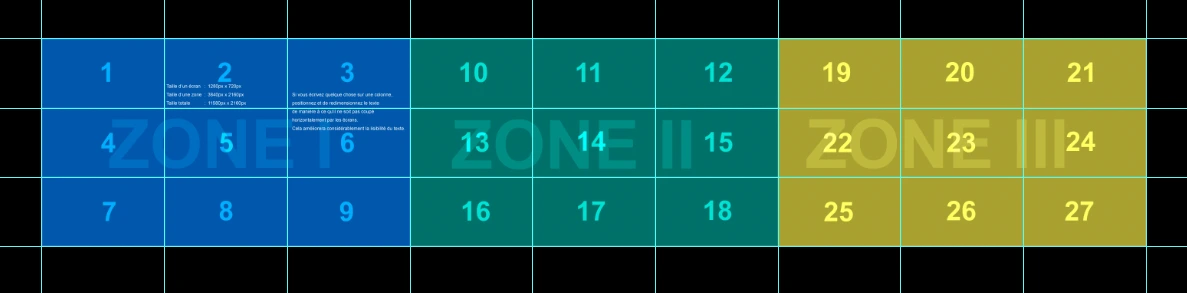

Télécharger le gabarit Photoshop (format .psd - 6 Mo)

Configuration de l'espace

Le mobilier sur roulette permet d'agencer l'espace selon différentes configurations. La capacité d'accueil maximale est de 30 personnes.
